Редактируемые параметры

Метка

Название

Описание

Щаблон плотности пикселей

PTZ

Вид на плане

Цвет

Штриховка

План

Число полигонов

Площадь территории

Полная

Наблюдаемая

Расчёт для Шаблонов плотности пикселей

Критерий

Название

Значения в территории

Мин.

Макс.

Среднее

Наблюдаемая площадь по регионам

1..10

Регион

Значение критерия

Площадь

Камеры

Внутри

Число

Список

Наблюдающие

Число

Список

Площадь, наблюдаемая несколькими камерами

2..4

Приборы внутри

Число

Список

Поле Метка позволяет отмечать строки пользовательскими метками. В дальнейшем можно фильтровать, сортировать, группировать строки по меткам, также как по любым другим полям таблицы и их комбинациям.

Произвольное название территории.

Произвольное описание территории.

Каждой территории назначается Шаблон плотности пикселей из имеющихся в окне Плотность пикселей (например: Home Office Scientific Development Branch, P 78.36.008-99, European Standard EN 50132-7, Критерии Джонсона и др.), независимо от Шаблонов плотности пикселей, назначенных отдельным камерам.

В каждом Шаблоне плотности пикселей установлен Критерий расчёта из списка:


Согласно значению Критерия Шаблона плотности пикселей  производится  расчёт параметров каждой Территории:

PTZ камеры не могут контролировать свои зоны контроля непрерывно. Поэтому отдельным параметром Территории можно исключать из расчёта PTZ камеры. Для исключения PTZ камер из расчёта Территории снимите флажок.

Цвет которым будут рисоваться полигоны включенные в эту территорию на плане. Если выбран белый цвет, то полигоны будут рисоваться своими цветами, установленными в Типе линии и на Панели параметров текущего построения

Тип штриховки полигонов включенных в эту территорию на плане. Здесь можно выбрать также сплошную заливку или отсутствие штриховки.

План на котором находятся полигоны Территории.

Заполнение происходит автоматически после добавления первого полигона. Все последующие полигоны этой территории должны находиться на том же плане.

Число полигонов, включенных в Территорию.

Полигоны должны находиться на одном плане и должны быть замкнуты.  Полигоны могут пересекаться или не пересекаться.

См также: +Add (Добавить полигон)

Полная площадь территории, равная площади фигуры, полученной объединением всех полигонов включенных в территорию.

Площадь равна сумме площадей полигонов только если полигоны не пересекаются, иначе полная площадь территории меньше суммы площадей отдельных полигонов.

Площадь территории, наблюдаемая камерами.

Если отмечен чекбокс .Результат в %, то Наблюдаемая площадь приводится в % от Полной площади Территории.

При расчёте Территорий учитываются только части проекций зон контроля камер, входящие в регионы назначенного Шаблона плотности пикселей.  Часть зон контроля вне регионов считается недостаточно подробной и не учитывается.

При расчёте Территорий не учитываются скрытые камеры и позиции камер , камеры  и позиции камер находящиеся  на невидимых слоях или в невидимых группах, а также скрытые родительские камеры мультисенсорных камер.  Пользуясь этим, вы можете исключать определённые камеры из расчёта территорий.

PTZ камеры не могут контролировать свои зоны контроля непрерывно. Поэтому параметром PTZ Территории можно исключать из расчёта PTZ камеры.

Название рабочего Критерия в Шаблоне плотности пикселей, назначенного Территории.

Критерий настраивается в окне Плотность пикселей.

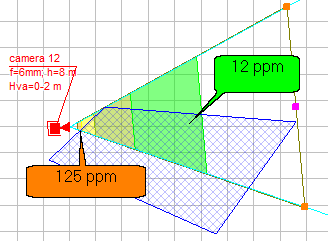

Минимальное значение Критерия в пределах Территории, без учёта нулевого значения.

Например, минимальная плотность пикселей в пределах территории 12 пикс/метр.

Максимальное значение Критерия в пределах Территории.

Например, максимальная плотность пикселей в пределах территории 125 пикс/метр. Эта плотность пикселей достигается на очень маленькой части территории.

Среднее значение Критерия в пределах Территории, включая непросматриваемую часть. Поэтому среднее значение Критерия может быть меньше минимального.

Например, средняя плотность пикселей в пределах территории 4,6 пикс/метр.

Среднее значение плотности пикселей это не среднее между минимальной и максимальной плотностями пикселей. Средняя плотность пикселей рассчитывается с учётом площади пересечения каждого региона Шаблона плотности пикселей с территорией, непросматриваемой площади и полной площади территории.

Название региона в Шаблоне плотности пикселей.

Например: Обнаружение, Опознавание, Идентификация

Значение Критерия в регионе.

Например: для региона Обнаружение значение критерия 25 пикс/метр, для региона Опознавание значение критерия 125 пикс/метр., для региона Идентификация значение критерия 250 пикс/метр.

Если чекбокс Только пересечения отмечен, то в поле приводится площадь пересечения территории с соответствующим регионом плотности пикселей.

Например, для региона Monitor (Наблюдение)

Если чекбокс Только пересечения не отмечен, то в поле приводится площадь территории, удовлетворяющая граничному значению Критерия  (“не хуже чем..”).

Например:  часть территории, удовлетворяющая самому строгому значению Критерия  “Идентификация”  удовлетворяет  всем менее строгим значениям Критерия. Поэтому площадь территории, удовлетворяющая значению “Опознавание” считается как объединение регионов “Опознавание” и “Идентификация”.  А площадь территории удовлетворяющая наименее строгому значению Критерия  “Наблюдение” (Monitor) считается как объединение всех регионов Шаблона плотности пикселей.

Площадь может выводиться в квадратных метрах (футах) или в % от Полной площади территории в зависимости от отметки чекбокса Результат в %

При расчёте Территорий учитываются только части проекций зон контроля камер, входящие в регионы назначенного Шаблона плотности пикселей.  Часть зон контроля вне регионов считается недостаточно подробной и не учитывается.

При расчёте Территорий не учитываются скрытые камеры и позиции камер , камеры  и позиции камер находящиеся  на невидимых слоях или в невидимых группах, а также скрытые родительские камеры мультисенсорных камер.  Пользуясь этим, вы можете исключать определённые камеры из расчёта территорий.

PTZ камеры не могут контролировать свои зоны контроля непрерывно. Поэтому параметром PTZ Территории можно исключать из расчёта PTZ камеры.

Число камер, установленных в границах Территории на плане.

Список камер, установленных в границах Территории на плане.

Число камер, проекции зоны обзора которых пресекаются с Территорией.

При расчёте Территорий учитываются только части проекций зон контроля камер, входящие в регионы назначенного Шаблона плотности пикселей.  Часть зон контроля вне регионов считается недостаточно подробной и не учитывается.

При расчёте Территорий не учитываются скрытые камеры и позиции камер , камеры  и позиции камер находящиеся  на невидимых слоях или в невидимых группах, а также скрытые родительские камеры мультисенсорных камер.  Пользуясь этим, вы можете исключать определённые камеры из расчёта территорий.

PTZ камеры не могут контролировать свои зоны контроля непрерывно. Поэтому параметром PTZ Территории можно исключать из расчёта PTZ камеры.

Список камер, проекции зоны обзора которых пресекаются с Территорией.

При расчёте Территорий учитываются только части проекций зон контроля камер, входящие в регионы назначенного Шаблона плотности пикселей.  Часть зон контроля вне регионов считается недостаточно подробной и не учитывается.

При расчёте Территорий не учитываются скрытые камеры и позиции камер , камеры  и позиции камер находящиеся  на невидимых слоях или в невидимых группах, а также скрытые родительские камеры мультисенсорных камер.  Пользуясь этим, вы можете исключать определённые камеры из расчёта территорий.

PTZ камеры не могут контролировать свои зоны контроля непрерывно. Поэтому параметром PTZ Территории можно исключать из расчёта PTZ камеры.

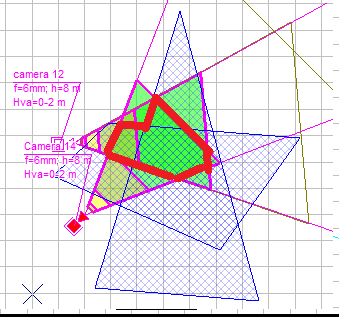

Площадь Территории, наблюдаемая двумя, тремя и четырьмя камерами одновременно.

Площадь может выводиться в квадратных метрах (футах) или в % от Полной площади территории в зависимости от отметки чекбокса Результат в %

При расчёте Территорий учитываются только части проекций зон контроля камер, входящие в регионы назначенного Шаблона плотности пикселей.  Часть зон контроля вне регионов считается недостаточно подробной и не учитывается.

При расчёте Территорий не учитываются скрытые камеры и позиции камер , камеры  и позиции камер находящиеся  на невидимых слоях или в невидимых группах, а также скрытые родительские камеры мультисенсорных камер.  Пользуясь этим, вы можете исключать определённые камеры из расчёта территорий.

PTZ камеры не могут контролировать свои зоны контроля непрерывно. Поэтому параметром PTZ Территории можно исключать из расчёта PTZ камеры.

Число приборов, установленных в границах Территории на плане.

Список обозначений приборов, установленных в границах Территории на плане.
