Анализ проекта. Работа с Территориями

 Previous topic Next topic No directory for this topic Expand/collapse all hidden text

Анализ проекта. Работа с Территориями

 Previous topic Next topic Topic directory requires JavaScript JavaScript is required for expanding text JavaScript is required for the print function Mail us feedback on this topic!



Работа с Территориями возможна только в VideoCAD Professional



Территории - это ограниченные области на плане объекта, требующие видеонаблюдения с определёнными  параметрами. VideoCAD вычисляет параметры видеонаблюдения, которые обеспечивает проект в границах территорий и представляет их в виде таблицы.





Задача





Необходимо получить в числовом виде обеспечиваемые проектом параметры видеонаблюдения за внутренним двором, фойе и прилегающей территорией на расстоянии 2 метра от стены здания



Порядок работы





1. Откройте окно Территории кликнув кнопку Территории на Панели инструментов Графического окна.



Кликните чтобы развернуть
Кликните чтобы развернуть



2. Создайте новую территорию кликом по кнопке на Панели инструментов внизу окна Территории Территория>+New



3. При необходимости, измените Редактируемые параметры территории:



•Измените Название Территории,  введите Описание.



•Выберите в комбобоксе Шаблон плотности пикселей, согласно Критерию которого будет рассчитываться:
►Минимальное, максимальное и среднее значение Критерия (например, плотности пикселей) на площади территории;
►Площадь территории, наблюдаемая в соответствии с каждым регионом Шаблона плотности пикселей  (например: Идентификация, Опознавание, Наблюдение.. )



•PTZ камеры не могут контролировать свои зоны контроля непрерывно. Чтобы исключить PTZ камеры из расчёта этой территории, очистите поле PTZ.



•Настройте Цвет и Штриховку полигонов территории на плане.



4. Закройте окно Территории. На Панели инструментов Графического окна выберите инструмент Полигон.



Покройте замкнутыми полигонами область на плане в Графическом окне, которая должна анализироваться.



В одну территорию может входить много полигонов. Полигоны могут пересекаться.



До включения в территории новые полигоны могут затенять зоны обзора камер, пока не обращайте на это внимания.



5. Выделите полигоны рамкой выделения или кликами по границам с нажатой Ctrl. Выберите в Главном меню Графического окна: Редактировать>Включить выделенные полигоны в Территорию><Название территории>.



Полигоны примут цвет и штриховку, назначенную в параметрах территории и перестанут затенять зоны обзора камер.

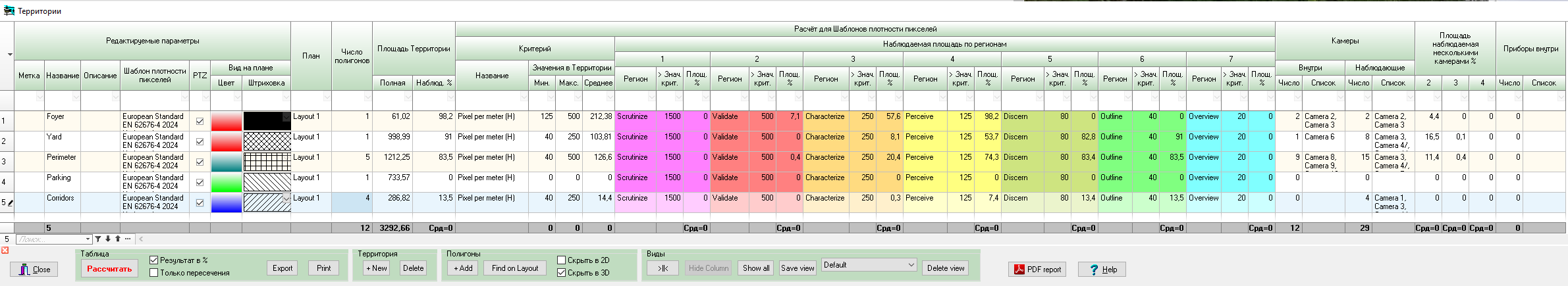

6. Вновь откройте окно Территории. Кликните кнопку Таблица>Рассчитать на Панели инструментов окна Территории.



Убедитесь что в поле Число полигонов появилось число включённых в территорию полигонов, Площадь территории>Полная стала отличаться от нуля, а в остальных полях  таблицы появились рассчитанные параметры территории, ограниченной полигонами.



См. далее: Территории, Интерфейс, Параметры Территории.

См. также: Полигоны включённые в Территории, PDF отчёт>Территории
