Критерии связаны с плотностью пикселей или с размером поля зрения. В определениях для краткости будем упоминать только плотность пикселей (окно плотность пикселей, шаблон плотности пикселей, критерий плотности пикселей..), за исключением особых случаев.



В Графическом окне проекции разных регионов зон обзора камер могут выделяться разным цветом и (или) типом штриховки.



Изменение плотности пикселей под влиянием дисторсии объектива считается вдоль радиальных лучей от центра поля зрения к его краям, без различения горизонтали и вертикали.



Шаблон плотности пикселей

- содержит информацию о регионах и способах их выделения цветом и (или) штриховкой.

В проекте может быть до 30 шаблонов плотности пикселей. Каждый шаблон может включать до 10 регионов. Разным камерам можно назначать разные шаблоны.

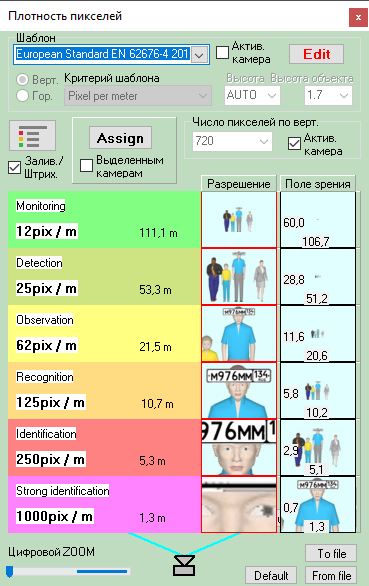

Окно Плотность пикселей



Окно открывается в виде Таблицы картинок кликом по кнопке Плотность пикселей на Панели инструментов Графического окна. Чтобы переключить окно в режим редактирования кликните по любой картинке в таблице.



Окно предназначено для редактирования шаблонов плотности пикселей, назначения шаблонов камерам, визуального контроля границ регионов в шаблонах по автоматически генерируемым изображениям на границах регионов.



В окне имеются предустановленные шаблоны визуализации плотности пикселей согласно критериям:



Отдельные шаблоны могут быть настроены согласно любым другим критериям связанным с плотностью  пикселей или размером поля зрения.



В окне отображаются примеры изображений на дальних границах регионов шаблона. Для активной камеры отображаются расстояния до дальних границ регионов и размеры поля зрения на дальних границах регионов.

Примеры изображений строятся автоматически на основе тестовых картинок. Несколько тестовых картинок поставляются с VideoCAD. Вы можете сами создавать тестовые картинки из своих фотографий с помощью инструмента Настройка тестовых картинок.



Удобно держать окно Плотность пикселей открытым во время анализа плотности пикселей на плане в Графическом окне. Сличая цвет регионов проекций зон обзора на плане с цветом в окне Плотность пикселей, на изображениях в столбцах Разрешение и Поле зрения можно сразу видеть ожидаемое разрешение и размер поля зрения в каждой точке зоны обзора каждой камеры.

Для выгодного отображения картинок на экране и в PDF отчёте окно Плотность пикселей может принимать вид таблиц.



См. далее: Инструменты в Окне плотности пикселей, Работа с окном плотности пикселей.

См. также: Плотность пикселей, Заливка проекций, Визуализация проекций зон контроля камер и плотности пикселей внутри них, Расчёт плотности пикселей.
