Что нового в VideoCAD 9.1 Professional



Новые возможности моделирования обстановки с помощью построений и 3D моделей

Прямой импорт готовых 3D моделей предметов и обстановки без использования SketchUP. Возможность импорта 3D моделей из файлов: *.3ds, *.ase (3D Studio max),*.dae, *.xml (Collada), *.obj и еще более двадцати 3D форматов. Можно загружать 3D модели в формате Collada (*.dae) из бесплатной библиотеки SketchUP 3D Warehouse, модели 3DS Max из дизайнерских библиотек, библиотек игровых моделей, создавать модели в SketchUP, сохранять их в *.dae и импортировать в VideoCAD.

Возможность создания новых 3D моделей из выделенных построений и существующих 3D моделей в любых комбинациях, возможность слияния 3D моделей и построений.

Возможность трансформаций, поворота и наклона 3D моделей (включая модели, созданные из построений).

Возможность вырезания частей из 3D моделей, импортирования деталей из готовых 3D моделей.

Возможность удаления деталей из готовых 3D моделей.

Возможность раскрашивания не только 3D моделей без текстур, но и текстурированных 3D моделей.

Добавлена возможность корректного отображения 3D моделей с двусторонними поверхностями. На вкладку Вид окна 3D модели добавлен переключатель Двусторонние поверхности.

Новый бинарный формат файлов 3D моделей *.vbm, сокращение размеров и ускорение загрузки файлов 3D моделей. В контекстном меню кнопки Save можно выбрать сохранение модели в формате *.vbm или *.vcm, если эта модель предназначена для устаревших версий VideoCAD до 9.1.

В окне 3D модели вкладка Размеры переименована в Трансформации, добавлена вкладка Номер. Чекбокс Текстура перенесен с вкладки Вид на вкладку Цвета. Добавлена кнопка Отключить отсечения на вкладку Вид.

Десятки 3D моделей и Материалов добавлены в библиотеку программы.

Горизонтальная проекция 3D модели для меню и отображения в Графическом окне создается автоматически в результате открытия файла 3D модели или импорта.

Обновлен пример Импорт 3D моделей.

Многочисленные мелкие улучшения работы с 3D моделями.

Другое

При экспорте в AutoCAD (*.dxf *.dwg), заливки зон обзора могут размещаться на специальных слоях для удобной настройки их прозрачности в AutoCAD.

Добавлены опции экспорта в AutoCAD Зоны обзора на специальные слои, Высокое разрешение сверху и другие улучшения и исправления ошибок экспорта в файлы AutoCAD.

Возможность скрывать Панель инструментов слева в окнах 3D Мир и 3D Модели.

Добавлен пункт Главное меню>Проект>Хранить позиции окон. VideoCAD будет хранить позиции и размеры окон между запусками программы и при размещении окон на разных мониторах. Опция особенно полезна, когда окна VideoCAD располагаются на нескольких мониторах. Благодаря многооконному интерфейсу VideoCAD идеально подходит для работы на нескольких мониторах.

Добавлен тестовый объект Норман.

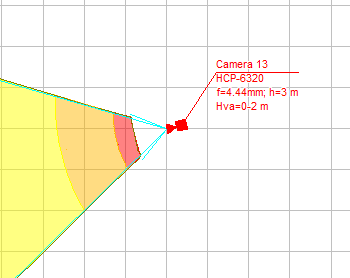

Параметры ближней и дальней границ проекции зоны обзора отображаются в окне Геометрия камеры для активной камеры и в Информационной панели для любой камеры, при приближении курсора к её значку.

При редактировании модели камеры, чекбокс Скрыть невидимые параметры делает доступными для редактирования все параметры редактируемой модели камеры.

Инструменты Назначить выбранную модель активной камере, Добавить модель, Создать копию текущей модели, Создать модификацию текущей модели, Редактировать модель, Удалить модель, Копировать в таблицу "Все модели" дублируются в контекстном меню Таблицы моделей камер.

Демонстрационное шоу при запуске программы возвращено в демо и полную версии.

Правила обновления

Обновление бесплатно для всех пользователей VideoCAD 9 Professional. Для обновления скачайте новую версию пользуясь ссылкой и паролем из регистрационного письма.

Обновление с более ранних версий осуществляется по правилам обновления до VideoCAD 9.0.




Что нового в VideoCAD 9.0 Professional



Позиции камер - универсальный инструмент для моделирования мультисенсорных камер, предустановок PTZ и Fisheye камер

Позиция - это "снимок" положения и параметров камеры. Каждая камера может содержать неограниченное количество позиций.

Позиции могут отображаться одновременно в Графическом окне и окне 3D Мир.

Картинки от позиций могут выводиться одновременно в окне 3D Видео, загружаться на мониторы, включаться в PDF отчет.

Позиции показываются связанными c родительской камерой в Таблице камер.

Для управления позициями камер добавлено окно Позиции активной камеры, а на панель инструментов - кнопка для вызова окна.

Можно менять Видимость, Скрытность, Видимость в 3D и Цвет каждой позиции отдельно. Можно выделять отдельные позиции более или менее насыщенным цветом.

Можно выбирать позиции для включения в отчет и для показа на мониторе.

Можно загружать позиции в родительскую камеру и сохранять параметры и положение родительской камеры в позиции.

Можно управлять видимостью значков и названий позиций.

Позиции могут быть связаны с родительской камерой. Связанные позиции всегда расположены с родительской камерой в одной точке.

Моделирование мультисенсорных камер на основе позиций

В окне Позиции активной камеры на вкладке Мультисенсор достаточно задать число сенсоров и VideoCAD автоматически создаст мультисенсорную камеру на основе активной родительской камеры.

Можно автоматически расположить позиции горизонтально с точными состыковками или с наклоном без мертвых зон. Можно менять параметры и направления у созданных позиций.



Для мультисенсорных камер добавлен специальный значок позволяющий направить несколько модулей камер из одной точки.

Добавлена возможность совсем не отображать значки для выбранных камер и позиций.

Группы камер - универсальный инструмент для протяженных проектов

В пределах одного плана камеры можно объединять в группы.

На панель инструментов добавлены кнопки Группы камер и Активировать следующую камеру в группе с выпадающим списком камер в активной группе.

Для управления группами добавлено окно Группы камер. В окне можно менять одновременно Видимость, Доступность, Скрытность, Видимость в 3D и Цвет всех камер входящих в группу.

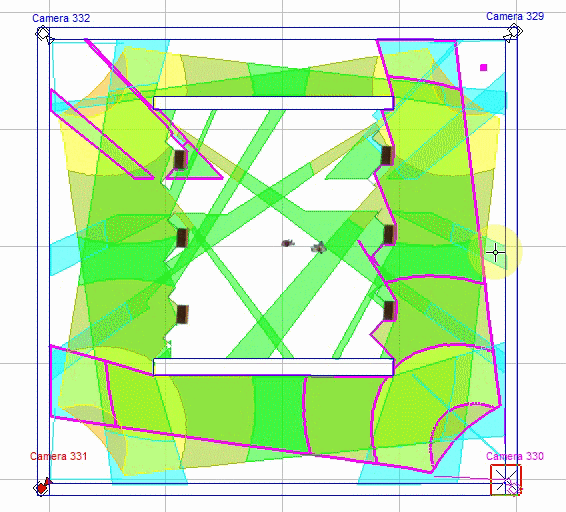

Камеры входящие в группу могут быть связаны. Связанные камеры будут выделяться, копироваться, перемещаться, поворачиваться одновременно. Группы, как и позиции, могут использоваться для моделирования мультисенсорных камер.

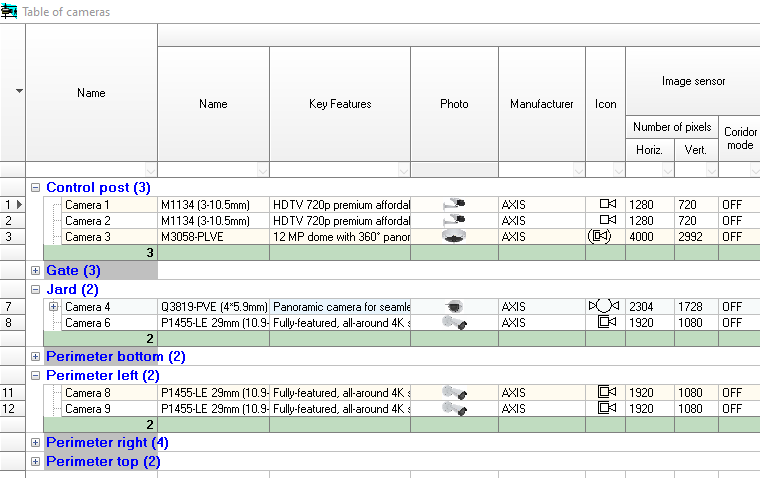

В PDF отчете камеры могут быть разбиты на группы. В отчет могут включаться отдельные фрагменты большого плана с группами камер.

Материалы

Все построения могут быть не только окрашены, но и покрыты материалами. В качестве материалов могут использоваться любые растровые картинки в форматах *.bmp, *.jpg, *.gif, *.tif, *.png. Используя материалы можно значительно улучшить презентабельность картинок в проекте.

Материалы могут быть безразмерными и натягиваться на объект наложения, либо иметь фиксированный размер. Если размер материала меньше размера целевой поверхности, то материал будет повторяться. Примеры: обои, плитка, кирпичная кладка, изгородь или узор.

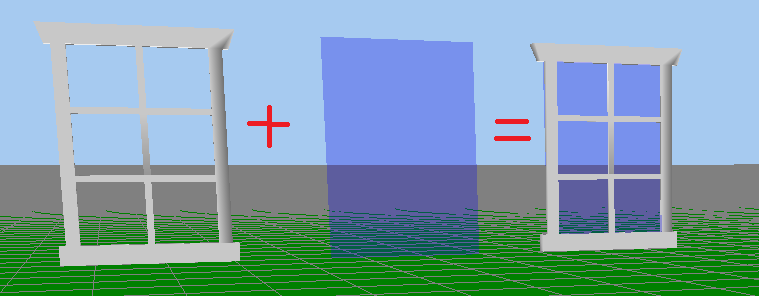

Материал может быть прозрачным, смешивать свой рисунок с цветом объекта. Пример - имитация теней.

VideoCAD поддерживает библиотеку материалов с возможностью пополнения, просмотра и редактирования.

Наклонный прямоугольник теперь может отображать полупрозрачные материалы.

Список/ диапазон фокусных расстояний объектива и Список разрешений - это простое и точное моделирование зоны обзора с учетом дисторсии объектива и размеров активной области видеосенсора

Фокусное расстояние объектива в VideoCAD 9 задается одним текущим значением и дополнительно строкой Список/диапазон.

В зависимости от типа объектива строка Список/Диапазон может содержать:

  • список возможных фокусных расстояний;
  • диапазон возможного изменения фокусного расстояния;
  • список возможных фокусных расстояний со значениями реальных углов для моделирования дисторсии;
  • диапазон возможного изменения фокусного расстояния со значениями реальных углов для моделирования дисторсии.

Если моделирование дисторсии не используется, то строка Список/Диапазон может задавать лишь ограничения фокусного расстояния объектива списком или диапазоном.

Но если в строку Список/Диапазон входят значения реальных углов, то строка позволяет точно описывать зависимость между значениями фокусного расстояния и углами обзора с учетом искажений поля зрения из-за дисторсии объектива. Например, используя строку Список/Диапазон можно моделировать дисторсию варифокальных/Zoom объективов.

Строка Список разрешений содержит список возможных разрешений камеры в пикселях. Пользователь может выбирать разрешения активной камеры из этого списка.

Дополнительно каждому разрешению в списке может быть задан коэффициент уменьшения размера видеосенсора - Кроп фактор.

Добавлена опция автоматическое вычисление отношения сторон кадра из отношения чисел пикселей по горизонтали и вертикали.

Таким образом, через строку Список разрешений можно точно описать зависимость между выбранным разрешением в пикселях и размерами активной области видеосенсора, чем повысить точность моделирования зоны обзора.

Строки Список/Диапазон и Список разрешений - это, по сути, параметры, присущие моделям камер. Эти строки можно составить из параметров моделей камер, имеющихся в спецификациях производителей. Затем эти строки можно назначить моделям камер в VideoCAD. Если в параметрах модели камеры заданы корректные строки Список/Диапазон и Список разрешений, то пользователю достаточно лишь выбрать модель камеры, фокусное расстояние объектива и разрешение из выпадающих списков для получения точной модели зоны обзора.

Для удобства заполнения строк Список/Диапазон и Список разрешений в окошках и ячейках для этих строк имеются специальные выпадающие формы.

Моделирование встроенной ИК подсветки

Моделирование встроенной ИК подсветки камер добавлено в существующую модель освещенности и чувствительности камер.

Модель учитывает длину волны, оптическую мощность и угол излучения ИК подсветки.

Моделирование поворотных (PTZ) камер

Добавлена панель PTZ или Fisheye и кнопка на Панели инструментов для её вызова.

Моделирование зоны обзора PTZ камер в 2D и 3D с учетом максимального угла поворота камеры по горизонтали и максимальных углов наклона вверх и вниз.

Опция учета углов зоны обзора при текущем фокусном расстоянии при построении широкой зоны обзора камеры PTZ.

Моделирование предустановок PTZ камер на основе позиций.

Новое в моделировании камер Fisheye

Инструменты камер Fisheye перемещены на панель PTZ или Fisheye.

На панели добавлено схематичное изображение положения камеры Fisheye. Камера может быть установлена с любым наклоном, а не только на потолке или на стене.

Возможность генерации полной картинки (круг 360/180 градусов) с разрешением экрана.

Возможность генерации совмещенной картинки полного круглого изображения с разрешением экрана и наложенного фрагмента с реальным разрешением (картинка в картинке PIP). Положение и размер картинки в картинке настраиваются.

Поддержка моделирования экспозиции , размытия, чувствительности, анимации, разрешения объектива на полных круглых картинках.

Возможность вывода в одном кадре нескольких исправленных (dewarped) фрагментов картинки Fisheye камеры с реальным разрешением.

VideoCAD может генерировать полные изображения от камер FishEye с реальным разрешением превышающим разрешение экрана. Картинки от FishEye камер с разрешением в десятки мегапикселей могут быть смоделированы целиком, также как и картинки от обычных мегапиксельных камер.

Новое в 3D моделях

В библиотеку добавлено более 150 3D моделей.

Поддержка больших библиотек 3D моделей на жестком диске. Добавлены опции частичной загрузки 3D моделей при запуске программы.

Дополнено руководство по импорту 3D моделей из SketchUP.

В меню выбора 3D моделей отображаются увеличенные картинки двух проекций 3D моделей. Вторая картинка в меню может отображать вертикальную проекцию или свободный вид 3D модели.

Возможность загружать любые картинки вместо проекций 3D модели для отображения в Графическом окне и меню. Можно использовать УГО оборудования.

Улучшенная обработка текстур 3D моделей.

Улучшено отображение прозрачности на 3D моделях.

Возможность включать избранные 3D модели в файл проекта.

Возможность менять любые цвета 3D моделей, делать измененные копии моделей из библиотеки. Если цвет на 3D модели закрыт текстурой, то его изменение не будет видно. Можно отключить текстуру.

Возможность отражать 3D модели в горизонтальной плоскости, делать зеркальные копии.

Возможность менять размеры 3D моделей по осям координат, наличие и место размещения номерного знака.

Возможность менять картинки номерных знаков на 3D моделях-автомобилях. Добавлена библиотека номерных знаков, с возможностью пополнения и редактирования.

Опция для 3D моделей: При касании стен на плане, 3D модели автоматически вырезают в стенах проемы. Это позволяет одним кликом встраивать в стены окна и двери, просто размещая поверх стен 3D модели окон и дверей.

Если во время размещения 3D модели удерживать Ctrl то модель размещается повернутой на 90 градусов, если удерживать Shift - то повернутой на 180 градусов, если Shift+Ctrl - то на 270 градусов.

Новое в Генераторе PDF отчета

Смотрите описание обновленного окна Отчет в PDF.



Смотрите примеры отчетов VideoCAD9:

Чтобы увидеть реальное разрешение камер, увеличивайте картинки от камер в Acrobat Reader. Особенно интересны Camera 3 и Camera 4.

Тексты

Автоматический выбор кодовой страницы шрифтов с возможностью изменения.

Размеры шрифтов устанавливается в pt (1/72 дюйма). Можно менять стиль шрифтов, цвет, выравнивание.

Возможность установки разных шрифтов для текстов разного типа.

Подписи картинок и таблиц с последовательной нумерацией.

PDF файл включает содержание, ссылки и закладки.

Возможность оформления сложных колонтитулов, разных для четных и нечетных страниц. Колонтитулы могут содержать тексты и картинки.

Поддержка HTML тегов в колонтитулах и на обложке позволяет создавать многострочные разноцветные колонтитулы с разными стилями шрифта.

Текстовые переменные в текстах колонтитулов: "P/N" заменяется на номер текущей страницы, "P/W" на количество страниц в отчете.

Возможность вставки в отчет двух произвольных многостраничных текстов (Введение и Заключение) с html форматированием.

Картинки

Добавлены картинки 3D видов зон обзора камер со стороны, 2D проекции зон обзора Групп камер, картинки шаблонов Плотности пикселей, фотографии моделей камер.

Обновленный Мастер захвата картинок позволяет получить наиболее наглядные виды проекций зон обзора, планов и групп камер.

Добавлена возможность ручной корректировки захвата каждой картинки.

При генерации проекций, все камеры, кроме той, чья проекция отображается, окрашены серым и перемещаются на задний план.

Разрешение картинок при генерации вычисляется исходя из задаваемого разрешения PDF документа.

Разрешение 2D проекций планов и групп может превышать разрешение экрана.

Разрешение 3D картинок от камер может превышать разрешение экрана и составлять десятки мегапикселей.

3D картинки от камер в ночное время не генерируются для камер с выключенным моделированием освещения в ночном режиме. Опция позволяет не включать ночные картинки для некоторых камер.

Картинки для отчета сохраняются на диске, в заданной директории. Можно удалять, заменять, экспортировать и редактировать картинки перед генерацией отчета.

Картинки и таблицы размещаются на страницах отчета автоматически с возможностью ручной корректировки размещения.

Возможность задания специального размера листа для больших планов и таблиц.

Таблицы

Параметры камер группируются в горизонтальные или вертикальные таблицы с настраиваемыми параметрами.

Добавлены: Таблица камер с параметрами всех камер выбранных для отчета, Таблица моделей камер и Таблица кабелей.

Интеграция

PDF отчет интегрирован с Таблицей камер и Таблицей моделей камер в VideoCAD. Гибкие фильтры таблиц используются для фильтрования и сортировки камер для включения в отчет. Виды таблиц используются для выбора состава и порядка расположения параметров камер и моделей камер в таблицах отчета.

Возможность присоединить сторонние PDF файлы в начало и конец отчета.

Возможность оформления отчета в корпоративном стиле по образцу - стороннему PDF файлу. Можно наложить заданные страницы из PDF файла в качестве подложки на все страницы отчета (отдельные подложки на четные, нечетные страницы и на обложку). Лишний контент с фоновых страниц можно закрыть пустыми картинками.

Прочие улучшения PDF отчета

Окно PDF отчета разделено на панели для удобного управления. Добавлена панель Дерево отчета для удобного доступа к параметрам каждого раздела отчета.

Добавлен выбор размера и ориентации страницы из списка стандартных размеров.

Возможность отражения размеров полей на четных страницах.

Возможность добавить пустую страницу после обложки.

Возможность задавать цвета рамке и линиям.

Можно сохранять настройки отчета в шаблоны, выбирать сохраненные шаблоны из списка, сохранять шаблоны отчета в файл и загружать из файлов.

Новое в Таблице камер и Таблице моделей камер

Добавлены моделируемые параметры модели камеры: Кол-во пикселей>Список, Формат кадра>Вычислить из пикселей, ИК подсветка>ИК, Длина волны (нм), Мощность (Вт), Угол (град), Фокусное расстояние>Список/Диапазон, Поворотная камера (PTZ)>PTZ, Максимальные углы.

Добавлены немоделируемые параметры модели камеры: Сеть, WDR, SD-Card,OnviF, Шифрование, Динамик, Чувствительность>Режим камеры.

Удалены параметры моделей камер: Система TV, Авт. баланс белого. Переименованы параметры: Fixed, PTZ, Dome, Mini переименован в Значок; Дисторсия>Вкл в Модел.; Вид тока в Источник.

К ячейкам таблиц привязаны выпадающие формы, вид которых зависит от типа параметров в ячейках.

В поле Доп. информация можно вводить текстовое описание модели камеры большого объема.

В поле Значок отображаются назначенные моделям камер значки. Вид значка зависит также от значения параметра Защита.

В список параметра камеры Цвет к имеющимся значениям color, b/w, d/n, easy d/n добавлено значение "thermal".

Добавлена ячейка Фото. Стало возможным назначать моделям камер в таблицах фотографии. В ячейке имеется выпадающее меню для сохранения, загрузки, копирования и вставки фотографий моделей камер.

Новое окно Фото модели для отображения фотографий моделей камер. Окно может вызываться кликом по ячейке с фотографией в Таблице моделей камер и Таблице камер или кнопкой на Панели инструментов Графического окна. Если окно вызвано из таблиц в окно динамически выводится фото модели из выбранной строки таблицы.

Если окно Фото модели вызвано из Панели инструментов Графического окна, то в окно динамически выводится фото модели активной камеры.

Можно масштабировать и двигать картинку в окне Фото модели. Имеется выпадающее меню для сохранения, загрузки, копирования и вставки фотографий моделей.

В Таблице моделей камер добавлены наборы отображаемых столбцов/параметров камер (Виды):

  • Short - основные параметры камер для выбора модели;
  • Normal - параметры камер из спецификаций производителей;
  • Extended - расширенный список параметров камер.

В Таблице камер кроме видов Short , Normal и Extended добавлены виды Resolution, Sensitivity, Cables, Installation.

Выбирая вид можно выводить в таблице камер только параметры, относящиеся к соответствующей названию вида теме.Вы можете редактировать Виды и создавать собственные.

Во все таблицы добавлена Строка поиска значений по всем полям таблиц в левом нижнем углу с набором опций.

В Таблице моделей камер добавлена кнопка +Dupl для быстрого создания копии текущей модели.

В Таблице моделей камер добавлена кнопка +Mod для создания модификации текущей модели. Возможна многоуровневая древовидная структура модификаций в Таблице моделей камер.

Возможность перемещать строки в таблицах с помощью мыши. Путем перемещения можно превращать модели в модификации и наоборот.

Добавлена кнопка запрещения редактирования моделей камер для предотвращения случайного изменения.

В окно редактирования модели камеры добавлен чекбокс, позволяющий скрыть окошки параметров из скрытых столбцов.

При наведении курсора на ячейку, содержимое которой видно не полностью, появляется подсказка с целой строкой.

При выделении ячейки в таблице подсвечивается вся строка.

Добавлен открытый формат хранения базы данных моделей камер одним файлом вместе с фотографиями моделей в виде zip архива - *.cdz.

Добавлен открытый формат сохранения базы данных моделей камер одним текстовым файлом вместе фотографиями - *.cd2.

Новые открытые форматы экспорта Таблиц моделей камер и Таблицы камер: UnicodeText, OLE XLS, Xlsx, XML Spreadsheet.

При экспорте в формат CVS можно менять разделитель.

Улучшена фильтрация камер и моделей камер в таблицах, копирование и вставка строк, исправлены ошибки.

Возможность создания моделей камер с одинаковыми названиями.

VideoCAD хранит по 2 резервные копии баз данных моделей камер и используемых моделей камер. В контекстное меню добавлены пункты восстановления баз данных.

Новое в Графическом окне

Увеличена скорость и стабильность расчета затенений.

Ускорена перерисовка планов в Графическом окне содержащих повернутые 3D модели.

Улучшено управление несколькими одновременно открытыми окнами.

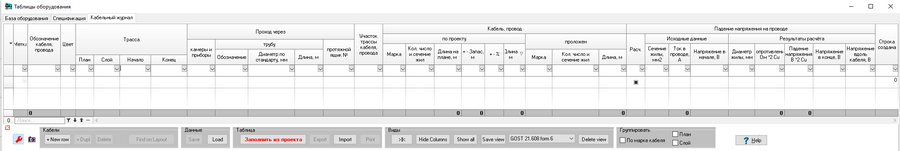

Открытые окна Таблица камер, Таблица моделей камер, окна расчета кабелей не блокируют работу в Графическом окне.

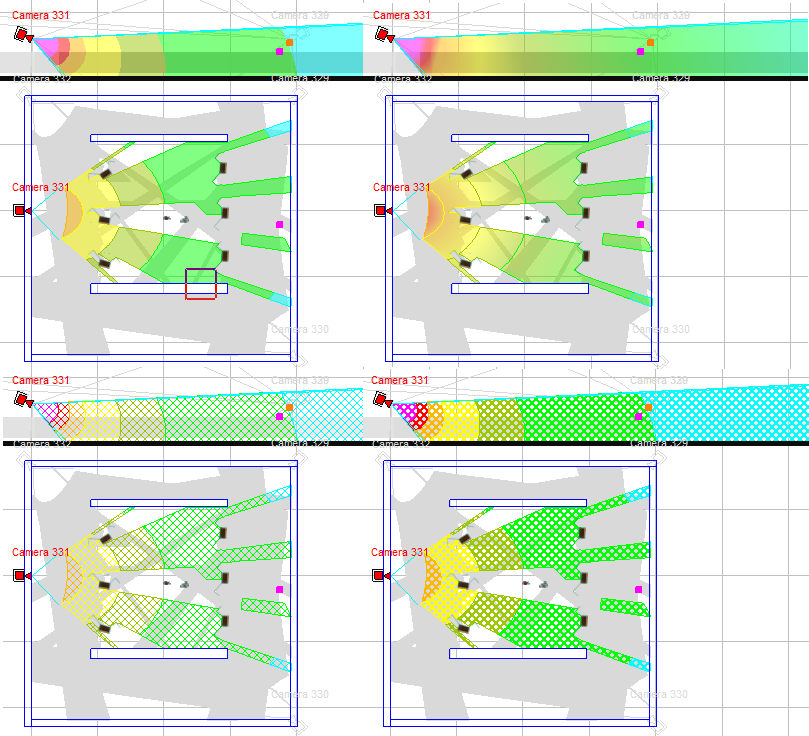

Новым камерам устанавливаются параметры вида проекции зоны обзора:

  • Дискретный цвет ;
  • Заливка;
  • Моделирование затенений: В пределах проекции.

Вертикальная проекция по умолчанию скрыта. Чтобы показать вертикальную проекцию отожмите кнопку Скрыть вертикальную проекцию.

В списках назначения модели активной камере отображаются только используемые в проекте модели. Для отображения всех моделей выберите пункт +Show all models и снова откройте список. Или воспользуйтесь контекстным меню списка.

Во время моделирования дисторсии в окошках Фокусное расстояние объектива используется зеленый жирный подчеркнутый шрифт.

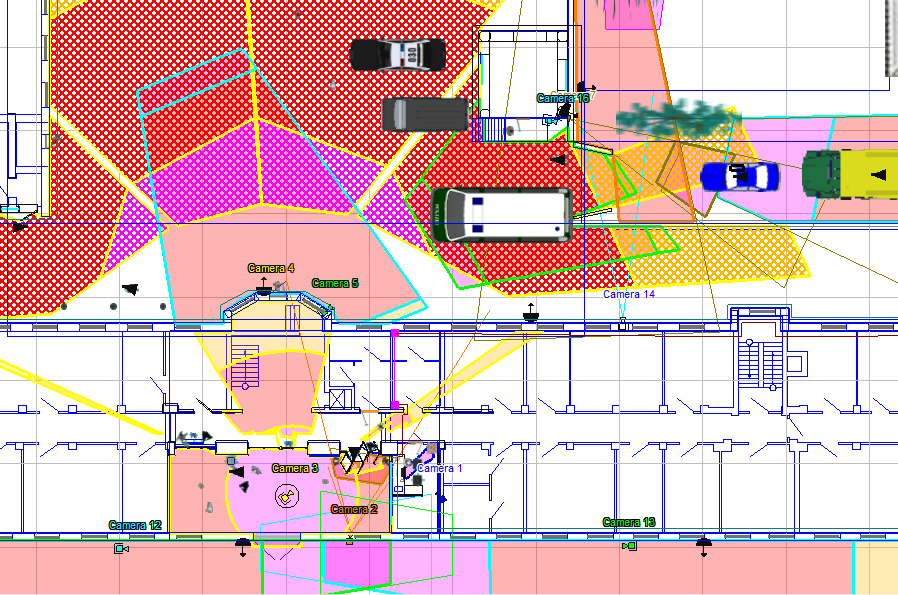

Цвета построений и камер

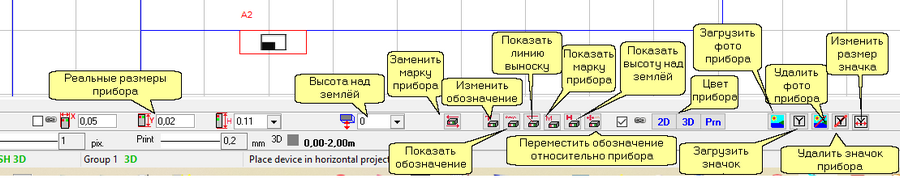

На Панели параметров текущего построения добавлены кнопки изменения цвета построения независимо от цвета типа линии . Можно независимо задавать цвет в Графическом окне, цвет в 3D и цвет при печати. Первоначально цвета берутся из выбранного типа линии. Цвета можно назначать при создании и изменять при редактировании построения, также как и высоты.

На панели инструментов добавлена кнопка Цвет камеры. Кнопкой можно задавать цвета окраски зон обзора и значков камер. Зоны обзора окрашиваются, только если она не окрашена визуализацией плотности пикселей. Белый цвет соответствует отсутствию назначенного цвета.

Новое в окне Геометрия камеры

Добавлено окошко с числом Активных пикселей по горизонтали и вертикали. В выпадающей форме можно включить автоматические вычисление Формата кадра из отношения чисел пикселей по горизонтали и вертикали.

Если камере назначен Список разрешений, то в окошке можно выбирать разрешения из этого списка.

Таким образом, для несложных задач кроме Графического окна теперь достаточно всего трех окон: Геометрия камеры, 3D Видео и Плотность пикселей.

Добавлено отображение строки Список/Диапазон фокусных расстояний объектива над окошком Фокусное расстояние объектива, если строка не пустая и не слишком длинная.

Новое в окне Видеосенсор и объектив

Добавлены окошки для задания строк Список разрешений и Список/Диапазон фокусных расстояний объектива. Окошки снабжены выпадающими формами для удобного составления строк.

Настройки камер Fisheye вынесены на новую панель PTZ или Fisheye.

Окно Видеосенсор и объектив вызывается отдельной кнопкой с Панели инструментов.

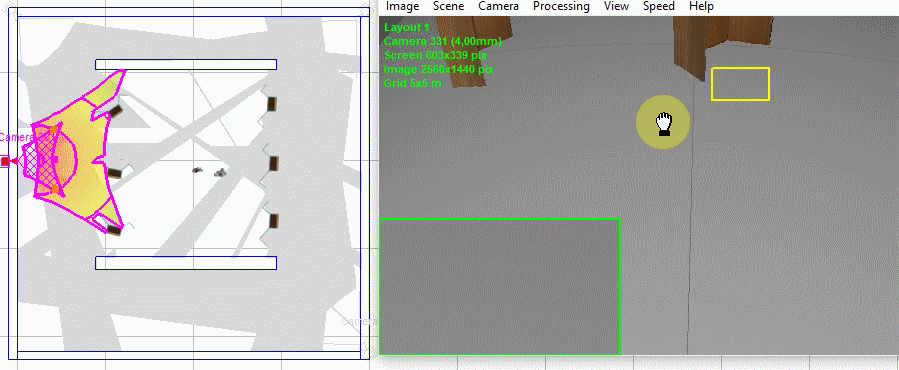

Новое в окне 3D Видео

Улучшенное моделирование картинок с дисторсией объектива.

В окне 3D Видео обработка изображения по умолчанию отключена. При включении функций требующих обработки изображения, выводится сообщение.

Моделирование дисторсии и полного круга Fisheye теперь можно использовать и в режиме запрета обработки изображения.

Исправлена ошибка моделирования освещения со встроенной графической картой Intel.

Новый пункт Главное меню>Быстродействие>Показывать все объекты.

Новое в Окне мониторов

Ячейки окна мониторов могут отображать без растяжения картинки с любым отношением сторон, в том числе составные картинки от мультисенсорных камер.

Картинки от позиций камер могут загружаться на монитор в одну ячейку и в отдельные ячейки.

Отношение сторон монитора по умолчанию 16:9.

Добавлены возможные разрешения 4K, 5K, 8K 10K мониторов.

Добавлены возможные диагонали мониторов до 130" (3.3 метра).

Редактирование мониторов по умолчанию разрешено. Редактирование можно запрещать и разрешать кнопкой на Панели инструментов окна мониторов. Запрет сохраняется между запусками программы.

Новые опции в Окне настроек

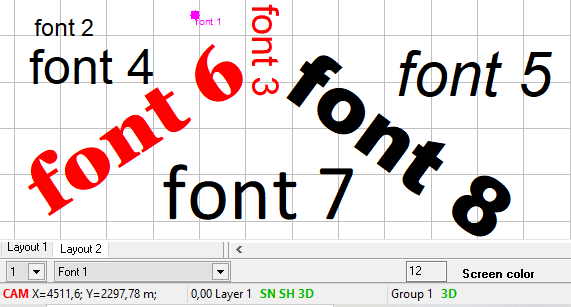

Добавлена опция Обводка текстов. Все тексты могут обводиться контрастным цветом, что делает их лучше различимыми.

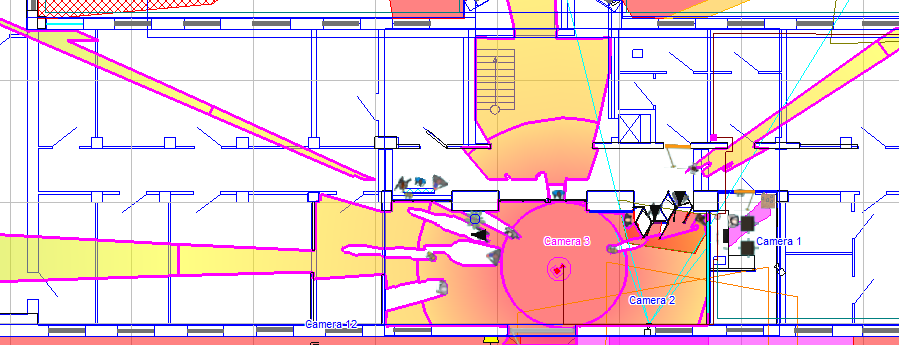

Возможность задания разрешения затенений. Чем ниже разрешение, тем меньше времени требуется для расчета затенений.

Можно включить оптимизацию расчета затенений от сложных 3D моделей или от большого количества разнесенных препятствий на плане.

Добавлена опция отключения учета проемов при расчете затенений от стен.

Опции Загрузки 3D моделей при запуске программы: headers - грузить только заголовки, wholly - грузить 3D модели целиком.

Добавлена опция выбора разделителя при экспорте базы данных моделей камер в формат CSV.

Добавлена вкладка Освещенность, на которую перенесены опции моделирования освещения и чувствительности камер.

Новое в окне Чувствительность и разрешение

Добавлен параметр Режим чувствительности камеры.

Новые камеры создаются с параметрами:

  • Цветность: day/night.
  • Разрешение в пикселях: 1280*720.
  • Формат кадра 16:9
  • Минимальная освещенность: 0,2лк.
  • Гамма коррекция отключена.

Новое в окне Пространственное разрешение (Плотность пикселей)

Окно Пространственное разрешение переименовано в Плотность пикселей. Термин пространственное разрешение в программе изменен на плотность пикселей.

Добавлен стандарт EN 62676-4 2015.

Новым камерам назначаются критерии согласно EN 62676-4 2015.

Устранены мелкие погрешности округления значений критериев в окне.

Новое в окне 3D Мир

Отображение подложки по умолчанию включено.

Новое в окнах Создать камеру и Список камер

Параметр Тип камеры/Защита переименован в Значок камеры.

Справочная система

Справочная система переработана с учетом изменений и новых функций.

Удалены девять примеров работы с VideoCAD, добавлены новые примеры.

Добавлен большой обучающий пример для начинающих пользователей Первый проект с VideoCAD шаг за шагом

Демо версия

Демо версия VideoCAD 9 Professional не имеет ограничений фокусного расстояния объектива и чувствительности камер.

Демо версия VideoCAD Professional 9.0 не может обрабатывать более 5 камер и не может сохранять проект в файл.

Правила обновления предыдущих версий VideoCAD до VideoCAD9:

Для зарегистрированных пользователей, купивших VideoCAD8 (или обновивших до VideoCAD8) после 30.09.2018 стоимость обновления составляет разницу между стоимостью VideoCAD9 и VideoCAD8.

Для остальных зарегистрированных пользователей VideoCAD 8 Professional, стоимость обновления составляет половину стоимости VideoCAD9.

Для зарегистрированных пользователей VideoCAD3..VideoCAD7 стоимость обновления составляет 3/4 стоимости VideoCAD9.

Апгрейт версии Lite до версии Professional оплачивается дополнительно.

Для пользователей, чьи оригинальные ценные предложения нашли применение в VideoCAD9, предоставляется дополнительная скидка на обновление.

VideoCAD 9 Professional может работать только с USB ключом Senselock. Поддерживаются ключи Senselock от VideoCAD 6.ХХ, VideoCAD 7.ХХ, VideoCAD 8.ХХ. При отсутствии USB ключа Senselock необходимо приобрести его.

Изменение правил обновления

В лицензию VideoCAD Professional 9.0 входят бесплатные обновления в течение года после приобретения независимо от номера версии. По истечении года обновление становится платным.




Что нового в VideoCAD 8.2 Lite



Новые функции VideoCAD 8 Lite выбраны из функций, ранее доступных в VideoCAD 8.1 Professional. Кроме этого: VideoCAD 8 Lite не нуждается в USB ключе или HID, демо-версия позволяет изменять фокусное расстояние объектива и является свободной для некоммерческого использования, разрешается апгрейт с VideoCAD Starter и VideoCAD Starter II Kit до VideoCAD Lite и VideoCAD Professional, VideoCAD Lite прилагается бесплатно для всех новых лицензий VideoCAD Professional.



БОЛЕЕ ТОЧНОЕ МОДЕЛИРОВАНИЕ С УЧЕТОМ РАЗМЕРА ВИДЕОСЕНСОРА И ОТНОШЕНИЯ СТОРОН КАДРА СОВРЕМЕННЫХ КАМЕР

8L.1 Разделены понятия:

  • размера видеосенсора и размера активной области видеосенсора;
  • отношения сторон видеосенсора и отношения сторон кадра на выходе камеры (формата кадра).

8L.2 Окошко Формат видеосенсора переименовано в Размер видеосенсора.

8L.3 Добавлена возможность задавать размер видеосенсора через произвольное значение формата в дюймах, длину диагонали в миллиметрах, ширину и высоту в миллиметрах.

8L.4 Добавлена возможность задавать отношение сторон видеосенсора отдельно от отношения сторон кадра при заданном формате в дюймах или длине диагонали видеосенсора.

8L.5 Возможность задавать Кроп фактор для моделирования ситуации, когда активная область видеосенсора не касается краев видеосенсора.

8L.6 Добавлено подробное руководство задания размера активной области видеосенсора современных камер.

8L.7 Окно Видеосенсор и дисторсия переименовано в Видеосенсор и объектив. Изменен интерфейс окна.

8L.8 Добавлен Калькулятор видеосенсора.



ПОВЫШЕНИЕ УДОБСТВА РАБОТЫ С 3D МОДЕЛЯМИ И ПОСТРОЕНИЯМИ В СОСТОЯНИИ РЕДАКТИРОВАНИЯ

8L.9 Возможен перевод 3D модели из выделенного состояния в состояние редактирования двойным кликом по проекции (ранее можно было перевести 3D модель в состояние редактирования только из нормального состояния).

8L.10 В состоянии редактирования по углам 3D модели отображаются квадратики и кружок. Можно масштабировать 3D модель по осям X и Y захватив мышью квадратики, поворачивать 3D модель вокруг её оси, захватив мышью кружок. Можно перемещать 3D модель нажав на модель левой кнопкой мыши, также как в выделенном состоянии.

8L.11 В окне 3D Видео вид 3D модели в состоянии редактирования отличается от вида в выделенном состоянии.

8L.12 Добавлена возможность поворачивать вокруг своей оси в состоянии редактирования Прямоугольники, Стены, Проемы в стенах, Лестницы, Маски, Заливки, 3D изображения.



МОДЕЛИРОВАНИЕ ЗОНЫ ОБЗОРА И ПОЛОЖЕНИЯ КАМЕРЫ

8L.13 Стиль типа линии камеры определяет не только вид линий лучей и границ зон обзора, но и стиль штриховки проекций зоны обзора.

8L.14 В геометрические параметры камеры добавлено Максимальное расстояние рисования зоны обзора. Дальше этого расстояния зона обзора не рисуется. Ограничение удобно при рисовании бесконечных зон обзора.

8L.15 Земля более не является минимально возможной высотой ограничивающей зону обзора. Значения высоты установки, высот нижней и верхней границ зоны обзора могут иметь отрицательные значения. Камера может смотреть из под земли и под землю.

8L.16 Построение горизонтальной проекции зоны обзора с учётом затенений, создаваемых препятствиями. В VideoCAD Lite препятствиями могут быть только построения. В VideoCAD Professional препятствиями могут быть также 3D модели.

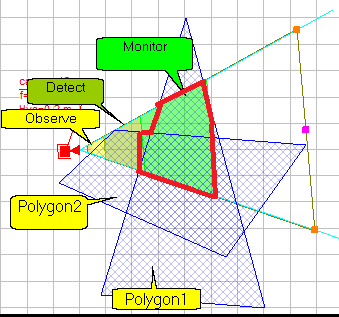

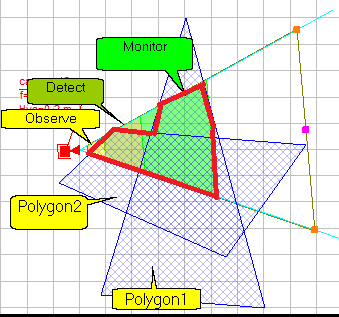

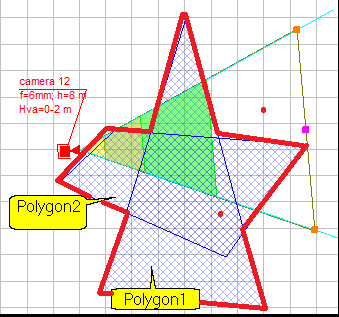

8L.17 Возможность выбирать место установки и визуализировать зоны контроля поворотных камер, Dome камер и камер с круговым обзором.



МОДЕЛИРОВАНИЕ КАМЕР С ПАНОРАМНЫМ ОБЗОРОМ (РЫБИЙ ГЛАЗ, FISHEYE, PANORAMIC, 360°/180°)

8L.18 Моделирование горизонтальной проекции зоны обзора и визуализация распределения пространственного разрешения камер с панорамным обзором в Графическом окне.

8L.19 Моделирование разрешения изображения и ограничения поля зрения камер с панорамным обзором в окне 3D Видео.

8L.20 Моделирование пространственного разрешения камер с панорамным обзором в окне 3D Видео.


8L.21 Добавлены новые значки для камер с панорамным обзором и .
8L.22 В окно Видеосенсор и дисторсия добавлена панель Панорамный обзор, на которой задаются углы установки камеры с панорамным обзором.
8L.23 В список параметров моделей камер: Тип>Fixed, PTZ,Dome, Mini добавлен пункт panoramic.

8L.24 В список параметров моделей камер: Объектив>Тип добавлен пункт fisheye.
8L.25 Окошки фокусного расстояния объектива в Графическом окне и в окне Геометрия камеры для камер с панорамным обзором окрашиваются цветом морской волны.
8L.26 В отчетах для камер с панорамным обзором вместо фокусного расстояния объектива выводится слово fisheye.




РАБОТА С 3D МОДЕЛЯМИ

8L.27 Поддержка 3D моделей с текстурами, поддержка прозрачности текстур и полупрозрачных полигонов.

8L.28 Выпущена новая версия плагина для экспорта 3D моделей из SketchUP c возможностью экспорта текстур, прозрачных текстур, полупрозрачных полигонов и заданием масштаба экспорта.

8L.29 Упрощен импорт новых 3D моделей. Для создания проекций 3D моделей добавлено специальное окно 3D Модели. В окне можно создавать проекции 3D моделей с заданным разрешением. В окне 3D Модели можно также: сохранять 3D модели в виде файлов, создавать копии 3D моделей.


8L.30 Инструменты связанные с 3D моделями выделены в отдельную ветку главного меню.
8L.31 Возможность распределять 3D модели по папкам в меню.
8L.32 Загрузка файлов 3D моделей через диалоговое окно.
8L.33 Имя файла 3D модели может содержать пробелы.
8L.34 Во время построения или редактирования 3D модели на Панели параметров текущего построения появляется кнопка быстрого вызова Окна 3D Модели.


ОКНО 3D ВИДЕО

8L.35 Окно, отображающее модели изображений от камер, ранее называвщееся 3D окном, переименовано в окно 3D Видео.
8L.36 3D визуализация объекта видеонаблюдения и зон обзора камер в окне 3D Видео через другие камеры. Визуализация пространственного разрешения. Гибкая настройка отображения зон обзора со стороны.


8L.37 В Главное меню окна 3D Видео в подменю Вид добавлен пункт 3D зоны обзора для оперативного включения отображения зон обзора других камер со стороны.
8L.38 В Главное меню окна 3D Видео в подменю Вид добавлен пункт Земля для оперативного отключения отображения земли.
8L.39 В главное меню окна 3D Видео в подменю Кадр добавлен пункт Копировать в буфер обмена.
8L.40 В режиме рамка PTZH камера поворачивается при движении указателя мыши по окну с нажатой левой кнопкой.
8L.41 Улучшено отображение подложки в окне 3D Видео.
8L.42 Возможность переключения потока генерации изображения в окне 3D Видео: в отдельном потоке либо в общем потоке.



ПРОСТРАНСТВЕННОЕ РАЗРЕШЕНИЕ

8L.43 Возможность настройки шаблонов пространственного разрешения не только по вертикали, но и по горизонтали. Для этого в окно Пространственное разрешение добавлен переключатель.

8L.44 Количество пикселей камеры по горизонтали и вертикали теперь задается отдельно.
8L.45 Добавлены Шаблоны пространственного разрешения на основе стандартов:

  • Australian Standard AS4806: Closed Circuit Television;
  • European Standard EN50132-7;
  • ISO/IEC 19794 Biometric data interchange formats.

8L.46 В результате клика правой кнопкой мыши по окошку Шаблон в окне Пространственное разрешение появляется контекстное меню. Выбрав Шаблоны по умолчанию вы можете стереть все изменения шаблонов и вернуться к списку шаблонов и их параметров, устанавливаемых по умолчанию.
8L.47 Поле Верт. разрешение камеры в окне Пространственное разрешение переименовано в Количество пикселей
8.82 В окно Пространственное разрешение добавлены тестовые изображения автомобиля и девушки.



ИМПОРТ И ЭКСПОРТ В ФОРМАТЫ AUTOCAD

8L.48 Модуль импорта обновлен. Поддержка форматов AutoCAD до DWG 2015.
8L.49 Диалог Масштабирование подложки переименован в Настройка подложки. Для подложки в форматах DWG и DXF появилась возможность выбирать текущий лист в подложке, управлять видимостью слоев, возможность скрывать тексты. Для подложек в формате PDF можно выбирать страницу подложки и управлять разрешением подложки.
8L.50 Модуль экспорта обновлен.




ИМПОРТ И ЭКСПОРТ В ДРУГИЕ ФОРМАТЫ

8L.51 Возможность использования в качестве подложки файла в формате PDF, включая многостраничные файлы.
8L.52 Возможность экспорта чертежа в формат PDF (растровый).
8L.53 Вкладка Экспорт в Окне настроек разделена на 2 подвкладки: "DXF" и "BMP,WMF,EMF,GIF,TIFF,PNG,JPG,rPDF".
8L.54 В опции экспорта в BMP, JPG, EMF, WMF, GIF, TIFF, PNG, rPDF добавлена возможность задавать коэффициент масштабирования штриховок.

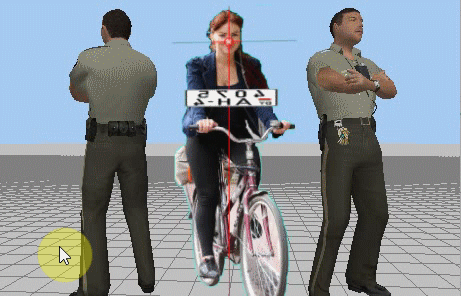

8L.55 В объект 3D Изображение можно загружать изображения в форматах BMP, JPG, PNG, GIF TIF (ранее только BMP и JPG). Поддерживается прозрачность формата PNG.
8L.56 Добавлен Отчет в PDF. В отличие от Текстового отчета, Отчет в PDF может включать изображения с камер, фрагменты плана с размещенными камерами, обложку с логотипом. Параметры отчета и состав информации в отчете гибко настраивается. Смотрите пример PDF отчета.



ПЕЧАТЬ

8L.57 Добавлен режим печати через буфер. Используя этот режим можно получать корректные результаты печати прозрачных и градиентных заливок, проекций 3D моделей даже на принтерах не поддерживающих эти инструменты, включая большинство бесплатных виртуальных принтеров для печати в PDF.
8L.58 Добавлена опция автоматического масштабирования штриховок при печати. Используя эту опцию можно получать корректные результаты печати штриховок даже на принтерах не масштабирующих штриховки.
8L.59 Пункт меню выбора и настройки принтера остается доступным даже если программа не может получить доступ к текущему принтеру.



БАЗА МОДЕЛЕЙ КАМЕР

8L.60 Поддержка базы данных моделей видеокамер с основными параметрами (до 22 полей на каждую модель камеры). Возможность самостоятельно вводить используемые модели, назначать камерам в проекте разные модели, сравнивать модели между собой.



РАЗНОЕ

8L.61 Возможность изменять минимальную и максимальную высоты сразу у нескольких объектов через изменение их типа линии. Если во время изменения типа линии выделенных объектов с помощью инструмента Изменить тип линии удерживать Ctrl, то у выделенных объектов меняются также минимальная и максимальная высоты согласно назначаемому типу линии. Если Ctrl не удерживать, то высоты остаются без изменений.
8L.62 Автосохранение проекта через заданные промежутки времени, во время работы программы, в цепочку файлов (до 100 копий проекта, сохраняемых через равные промежутки времени и перезаписываемых по кольцу).
8L.63 Ускорено обновление изображения с большим количеством повернутых проекций 3D моделей..
8L.64 Добавлено новое построение - Лестница.




8L.65 Добавлена возможность рисования на плане Легенд (таблиц) Шаблонов пространственного разрешения.
8L.66 Добавлена возможность регулировки прозрачности заливок проекций зон обзора в Графическом окне.

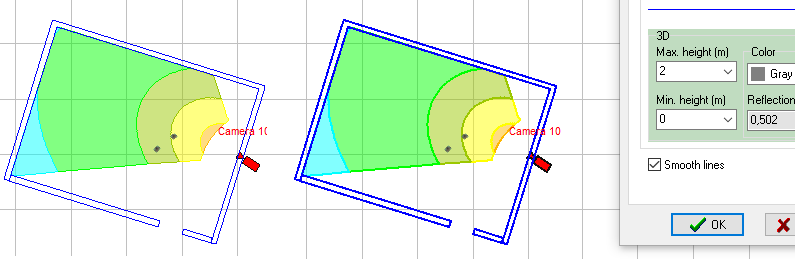

8L.67 Добавлен режим улучшения отображение тонких линий при масштабировании подложки в форматах BMP, JPG, PDF.
8L.68 В режиме графического редактирования активной камеры блокируется выделение, перемещение и поворот активной камеры для предотвращения смещения подложки, построений и камер относительно друг друга на других планах.
8L.69 Координаты курсора в левом нижнем углу графического окна выводятся с округлением до второго знака после запятой.
8L.70 Пункт меню Экспорт в текст переименован в Текстовый отчет.
8L.71 В Текстовом отчете для каждой камеры добавлены строки: слой, базовая высота, угол поворота вокруг своей оси, количество пикселей.
8L.72 Дочерние окна "прилипают" к краям экрана.
8L.73 Добавлена возможность смены кода регистрации через Главное меню.
8L.74 Титры окна 3D видео включают разрешение камеры в пикселях.
8L.75 Исправлены обнаруженные ошибки.
8L.76 Справочная система обновлена.
8L.77 Переработаны примеры с учётом новых возможностей, добавлены новые примеры работы с программой.
8L.78 Поддерживается формат проекта VideoCAD7 - *.vc7. Имеется возможности экспорта и импорта проекта предыдущего формата *.vmp, поддерживаемого версиями VideoCAD с 4 по 6.
8L.79 Программа протестирована под Windows 8 и Windows 10.



ИЗМЕНЕНИЕ ПРАВИЛ РЕГИСТРАЦИИ ПРОГРАММЫ

8L.80 VideoCAD 8 Lite регистрируется только персональным регистрационным кодом также как VideoCAD Starter. Этот код не привязывается к компьютеру или USB ключу. Этот код действителен на любом компьютере.
8L.81 Лицензия VideoCAD 8 Lite, приобретенная отдельно, допускает неодновременное использование программы на двух рабочих местах: рабочем и домашнем компьютерах, если оба рабочих места принадлежат одному лицу.



ИЗМЕНЕНИЕ ОГРАНИЧЕНИЙ ДЕМО ВЕРСИИ

8L.82 В демо версии VideoCAD 8 Lite снят запрет на изменение фокусного расстояния объектива. Вместо него добавлен запрет на сохранение рабочего проекта в файл и ограничение на максимальное число камер в проекте (5).
8L.83 Разрешается свободное использование демо-версий VideoCAD в образовательных целях, для научных, дипломных работ, написания статей и т.п. некоммерческой деятельности.



ПРАВИЛА ОБНОВЛЕНИЯ

8L.84 Правила обновления предыдущих версий VideoCAD до VideoCAD8 Lite:

  • Для пользователей, купивших VideoCAD7 Lite (или обновивших до VideoCAD7 Lite) после 01.01.2016 обновление до VideoCAD8 Lite бесплатно.
  • Для пользователей, купивших VideoCAD7 Lite (или обновивших до VideoCAD7 Lite) до 01.01.2016 стоимость обновления составляет половину стоимости VideoCAD8 Lite.
  • Для пользователей VideoCAD3..VideoCAD6 стоимость обновления составляет 3/4 стоимости VideoCAD8 Lite.
  • Для пользователей VideoCAD Starter и VideoCAD Starter II Kit стоимость обновления составляет разницу стоимости VideoCAD8 Lite минус стоимость VideoCAD Starter.
  • Для пользователей, чьи оригинальные ценные предложения нашли применение в VideoCAD8, предоставляется дополнительная скидка на обновление.
  • Обновление плагина для SketchUP бесплатно при обновлении до VideoCAD8 Lite.

О выходе версий VideoCAD 8 Starter и VideoCAD 8 Starter II Kit будет объявлено позже.




Что нового в VideoCAD 8.1



МОДЕЛИРОВАНИЕ РАЗМЕРА ВИДЕОСЕНСОРА И ОТНОШЕНИЯ СТОРОН КАДРА СОВРЕМЕННЫХ КАМЕР

8.1.1 Разделены понятия:

  • размера видеосенсора и размера активной области видеосенсора;
  • отношения сторон видеосенсора и отношения сторон кадра на выходе камеры (формата кадра).

8.1.2 Окошко Формат видеосенсора переименовано в Размер видеосенсора.

8.1.3 Добавлена возможность задавать размер видеосенсора через произвольное значение формата в дюймах, длину диагонали в миллиметрах, ширину и высоту в миллиметрах.

8.1.4 Добавлена возможность задавать отношение сторон видеосенсора отдельно от отношения сторон кадра при заданном формате в дюймах или длине диагонали видеосенсора.

8.1.5 Возможность задавать Кроп фактор для моделирования ситуации, когда активная область видеосенсора не касается краев видеосенсора.

8.1.6 Добавлено подробное руководство задания размера активной области видеосенсора современных камер.

8.1.7 Окно Видеосенсор и дисторсия переименовано в Видеосенсор и объектив. Изменен интерфейс окна.

8.1.8 Добавлен Калькулятор видеосенсора.

ПОВЫШЕНИЕ УДОБСТВА РАБОТЫ С 3D МОДЕЛЯМИ И ПОСТРОЕНИЯМИ В СОСТОЯНИИ РЕДАКТИРОВАНИЯ

8.1.9 Возможен перевод 3D модели из выделенного состояния в состояние редактирования двойным кликом по проекции (ранее можно было перевести 3D модель в состояние редактирования только из нормального состояния).

8.1.10 В состоянии редактирования по углам 3D модели отображаются квадратики и кружок. Можно масштабировать 3D модель по осям X и Y захватив мышью квадратики, поворачивать 3D модель вокруг её оси, захватив мышью кружок. Можно перемещать 3D модель нажав на модель левой кнопкой мыши, также как в выделенном состоянии.

8.1.11 В окнах 3D Мир и 3D Видео вид 3D модели в состоянии редактирования отличается от вида в выделенном состоянии.

8.1.12 Добавлена возможность поворачивать вокруг своей оси в состоянии редактирования Прямоугольники, Стены, Проемы в стенах, Лестницы, Маски, Заливки, 3D изображения.

ПРОЧЕЕ

8.1.13 Обновлены модули импорта и экспорта в форматы AutoCAD. Внесены улучшения.

8.1.14 Устранена неточность в работе привязки при построении стен, оконных и дверных проемов.

8.1.15 Добавлен инструмент Слить контур.

8.1.16 Улучшена печать на некоторых PDF принтерах.

ПРАВИЛА ОБНОВЛЕНИЯ

8.1.17 Обновление с версии VideoCAD 8.0 предлагается бесплатно. Обновление с более ранних версий осуществляется по правилам обновления до VideoCAD 8.0.




Что нового в VideoCAD 8.0



МОДЕЛИРОВАНИЕ ЗОНЫ ОБЗОРА И ПОЛОЖЕНИЯ КАМЕРЫ

8.1 Возможность отображения горизонтальной проекции зоны обзора в виде двух сечений плоскостями на минимальной и максимальной высотах зоны обзора (Camera 23). Одно из сечений рисуется в виде прозрачной заливки, а другое в виде штриховки. Во многих положениях камеры такое отображение более информативно, чем объемное проецирование (Camera 22).

8.2 Сечения зоны обзора двумя плоскостями также могут рассчитываться с учетом затенений от препятствий. В этом режиме затенения рассчитываются просто как проекции препятствий на плоскости на минимальной и максимальной высотах зоны обзора.

8.3 При визуализации пространственного разрешения с двумя сечениями, нижнее сечение делается не на высоте нижней границы зоны обзора, а на высоте измерения пространственного разрешения, установленной в шаблоне пространственного разрешения. Пространственное разрешение визуализируется на этом сечении.

8.4 Если в настройке Шаблона пространственного разрешения Высота измерения разрешения установлена в AUTO, то в случае если включено отображение проекции зоны обзора в виде двух сечений, то высота измерения устанавливается по нижней границе зоны обзора; в случае если включено отображение объемной проекции, то высота измерения равна середине между нижней и верхней и нижней границами зоны обзора (как в предыдущих версиях).
8.5 Моделирование вращения камеры вокруг главной оптической оси. Даже небольшой поворот значительно изменяет проекцию зоны обзора.

8.6 Стиль типа линии камеры определяет не только вид линий лучей и границ зон обзора, но и стиль штриховки проекций зоны обзора.

8.7 В геометрические параметры камеры добавлено Максимальное расстояние рисования зоны обзора. Дальше этого расстояния зона обзора не рисуется. Ограничение удобно при рисовании бесконечных зон обзора.

8.8 Земля более не является минимально возможной высотой ограничивающей зону обзора. Значения высоты установки, высот нижней и верхней границ зоны обзора могут иметь отрицательные значения. Камера может смотреть из под земли и под землю.

8.9 В параметры камеры добавлена Опорная высота. Все высоты связанные с камерой (высота установки, высоты нижней и верхней границ зоны обзора, высота зон обнаружения и опознавания человека, чтения автомобильного номера) отсчитываются от Опорной высоты. Опорная высота совместно со слоями используется при работе с многоуровневыми 3D конструкциями.



МОДЕЛИРОВАНИЕ ДИСТОРСИИ ОБЪЕКТИВА

8.10 Моделирование искажений вызванных дисторсией объективов. Дисторсия особенно выражена у короткофокусных объективов и может приводить к значительному отклонению формы зоны обзора реальных камер от правильной пирамиды.

8.11 Моделирование влияния дисторсии объектива на 3D модель изображения (подушкообразные и бочкообразные искажения), на форму зоны обзора и её проекций и на распределение пространственного разрешения.

8.12 Корректное моделирование широкоугольных объективов с сильной дисторсией.
8.13 Окно Размеры видеосенсора переименовано в Видеосенсор и дисторсия.

8.14 Изменен порядок расчета в окне Видеосенсор и дисторсия. Можно вводить любой размер видеосенсора и из него вычисляются расчетные углы обзора и отношение сторон кадра.
8.15 В окно Видеосенсор и дисторсия добавлено окошко с расчетным диагональным углом обзора.
8.16 В окно Видеосенсор и дисторсия добавлена панель Дисторсия, на которой задаются фактические углы обзора из спецификаций камер и объективов. Дисторсия вычисляется из соотношения расчетных и фактических углов обзора.
8.17 В режиме рамка PTZH граница поля зрения рисуется с учетом дисторсии.

8.18 Добавлены следующие параметры моделей камер: дисторсия вкл., горизонтальный, вертикальный, диагональный фактические углы. 8.19 Использование PiP и пункта меню Реальный размер кадра для моделирования реального разрешения изображения с дисторсией.



ОКНО 3D МИР

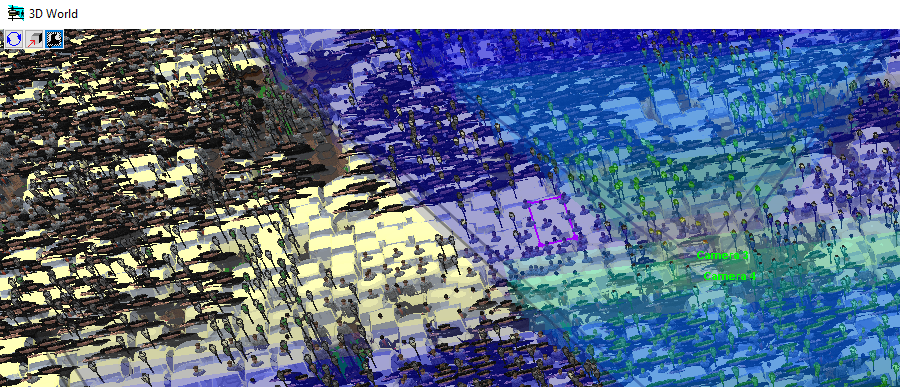

8.20 Новое окно 3D Мир с полноценной 3D навигацией. Присутствуют все основные инструменты 3D навигации (Орбита, Двигать, Приблизить/Удалить, Обход, Взгляд вокруг, Рамка увеличения). В окне можно наблюдать объект видеонаблюдения в трехмерном представлении. Вы можете работать над проектом в привычных 2D проекциях и наблюдать его в 3D. Можете "пройтись" по этажам 3D моделей зданий и подробно рассмотреть каждую деталь.

8.21 Трехмерная визуализация границ зон обзора камер с учетом пространственного разрешения, затенений, дисторсии объектива.

8.22 Трехмерная визуализация покрытия активной камеры на окружающих предметах с учетом пространственного разрешения, затенений, дисторсии объектива.

8.23 Трехмерная визуализация зоны контроля поворотных камер, dome камер и камер с круговым обзором.

8.24 Произвольные отсечения 3D плана шестью плоскостями для доступа к внутренним участкам сложных 3D моделей зданий.

8.25 Изображение из окна 3D Мир можно распечатать или сохранить с разрешением, превышающим разрешение экрана Windows.
8.26 3D зоны обзора камер и зоны покрытия, построенные с учетом дисторсии, пространственного разрешения и затенений могут быть экспортированы в файл DXF для вставки в 3D проект выполняемый в другой программе. Эта важная функция открывает возможность применение VideoCAD для построения 3D моделей зон обзора для проектировщиков работающих с любыми 3D программами проектирования, поддерживающими импорт DXF файлов, включая SketchUP.



МОДЕЛИРОВАНИЕ КАМЕР С ПАНОРАМНЫМ ОБЗОРОМ (РЫБИЙ ГЛАЗ, FISHEYE, PANORAMIC, 360°/180°)

8.27 Моделирование разрешения изображения и ограничения поля зрения камер с панорамным обзором в окне 3D Видео.

8.28 Моделирование горизонтальной проекции зоны обзора и визуализация распределения пространственного разрешения камер с панорамным обзором в Графическом окне.

8.29 Визуализация покрытия зоной контроля окружающих предметов и распределения пространственного разрешения камер с панорамным обзором в окне 3D Мир.


8.30 Добавлены новые значки для камер с панорамным обзором и .
8.31 В окно Видеосенсор и дисторсия добавлена панель Панорамный обзор, на которой задаются углы установки камеры с панорамным обзором.
8.32 В список параметров моделей камер: Тип>Fixed, PTZ,Dome, Mini добавлен пункт panoramic.

8.33 В список параметров моделей камер: Объектив>Тип добавлен пункт fisheye.
8.34 Окошки фокусного расстояния объектива в Графическом окне и в окне Геометрия камеры для камер с панорамным обзором окрашиваются цветом морской волны.
8.35 В отчетах для камер с панорамным обзором вместо фокусного расстояния объектива выводится слово fisheye.



СЛОИ

8.36 Построения, 3D модели и камеры могут распределяться по слоям.

8.37 Каждому слою можно задавать свою Базовую высоту, на которую будут смещаться объекты размещенные на этом слое. Эта возможность используется при работе с многоуровневыми 3D конструкциями.
8.38 Кроме высоты, слой имеет параметры: Активность, Доступность, Видимость, Скрытность, Привязки, Затенения, Видимость в 3D, Цвет.
8.39 В Главное и контекстное меню Графического окна добавлен пункт Перенести на Активный слой для перемещения построений и камер между слоями.


РАБОТА С 3D МОДЕЛЯМИ

8.40 Возможность использования 3D моделей-территорий, для размещения внутри них камер, построений и других 3D моделей.

8.41 Поддержка 3D моделей с текстурами, поддержка прозрачности текстур и полупрозрачных полигонов.

8.42 Выпущена новая версия плагина для экспорта 3D моделей из SketchUP c возможностью экспорта текстур, прозрачных текстур, полупрозрачных полигонов и заданием масштаба экспорта.

8.43 Упрощен импорт новых 3D моделей. Для создания проекций 3D моделей добавлено специальное окно 3D Модели. В окне можно создавать проекции 3D моделей с заданным разрешением, яркостью, отображать проекцию в виде граней и/или линий.

8.44 Возможность делать проекции в виде сечений 3D моделей в заданных диапазонах высот. Сечения 3D моделей зданий можно использовать в качестве подложек для размещения камер в Графическом окне.
8.45 Возможность создавать проекции 3D моделей с разрешением, превышающим разрешение экрана Windows.
8.46 Возможность создавать проекции отдельных участков 3D моделей с еще более высоким разрешением с помощью инструмента PiP (картинка в картинке).
8.47 Для использования 3D моделей в качестве территорий, а их проекций в качестве подложек, добавлена возможность блокировать проекции определенных моделей от выделения кликом мыши.
8.48 Возможность учитывать заданные 3D модели при расчете затенений.
8.49 В окне 3D Модели можно также: сохранять 3D модели в виде файлов, создавать копии 3D моделей, изучать 3D модели с помощью 3D интерфейса, аналогичного интерфейсу окна 3D Мир.

8.50 Инструменты связанные с 3D моделями выделены в отдельную ветку главного меню.
8.51 Возможность распределять 3D модели по папкам в меню.
8.52 Загрузка файлов 3D моделей через диалоговое окно.
8.53 Имя файла 3D модели может содержать пробелы.
8.54 Во время построения или редактирования 3D модели на Панели параметров текущего построения появляется кнопка быстрого вызова Окна 3D Модели.

МОДЕЛИРОВАНИЕ РАЗРЕШЕНИЯ КАМЕР И ОБЪЕКТИВОВ

8.55 Возможность получать полноразмерные файлы моделей изображений от камер с размером превышающим размер экрана Windows без использования функции PiP. Смотрите модели изображения камеры: 5 megapixels,10 megapixels, 25 megapixels.
Этот инструмент может использоваться также для точного моделирования разрешения изображений с дисторсией.


8.56 Переработаны алгоритмы моделирования разрешения.
8.57 В качестве единиц измерения разрешения везде вместо фактически неоднозначной единицы ТВЛ (ТВ-линии) используются Линии на высоту кадра (LPH, Lines per picture height). Для аналоговых камер LPH эквивалентны "настоящим" ТВ-линиям, то есть количество вертикальных линий умещающихся в части ширины кадра, равной высоте кадра.

8.58 Повышенная точность моделирования разрешения в LPH. При задании разрешения изображения в LPH задается также падение контраста в %.
8.59 При моделировании разрешения камеры в LPH возможно моделировать разрешение как только по горизонтали (актуально для аналоговых камер), так и во всех направлениях (для IP камер).
8.60 Фрагмент тестовой таблицы EIA1956 привязан в высоте кадра и сохраняет равное отношение сторон независимо от отношения сторон моделируемого изображения, что позволяет визуально контролировать разрешение моделируемого изображения в LPH (линиях на высоту кадра) при любых отношениях сторон кадра.
8.61 Вдвое повышено разрешение фрагмента тестовой таблицы EIA1956.
8.62 Добавлена возможность отображения фрагмента тестовой таблицы EIA1956 в уменьшенном размере (до 64 раз), что расширяет диапазон оценки разрешения с помощью тестовой таблицы до 100000 LPH.



8.63 Моделирование разрешения объектива в парах линий на миллиметр при заданном падении контраста по MTF (10%, 20%, 30%,50%).

8.64 Добавлены следующие параметры моделей камер:Rolling shutter>Направление сканирования; Разрешение>LPH (lines per picture height); Разрешение>Контраст %; Разрешение>Только по горизонтали; Объектив>Разрешение>lp/mm (line pair per mm);Объектив>Разрешение>Контраст %.


ОКНО 3D ВИДЕО

8.65 Окно, отображающее модели изображений от камер, ранее называвщееся 3D окном, переименовано в окно 3D Видео.
8.66 В Главное меню окна 3D Видео в подменю Кадр добавлен пункт Реальный размер кадра. Если пункт отмечен, то сохранение изображения в окне 3D Видео будет с числом пикселей камеры, которое может превышать размер экрана в Windows. Этот пункт также используется для моделирования разрешения изображения с дисторсией.
8.67 В Главное меню окна 3D Видео в подменю Вид добавлен дублирующий пункт Земля для оперативного отключения отображения земли.
8.68 В главное меню окна 3D Видео в подменю Кадр добавлен пункт Копировать в буфер обмена.
8.69 Границы зоны обзора теперь невидимы в окне 3D Видео, но отображаются в окне 3D Мир.
8.70 В режиме рамка PTZH камера поворачивается при движении указателя мыши по окну с нажатой левой кнопкой.
8.71 Улучшено отображение подложки в окне 3D Видео.
8.72 Возможность переключения потока генерации изображения в окне 3D Видео: в отдельном потоке либо в общем потоке.
8.73 Добавлена возможность моделировать Rolling Shutter с порядком сканирования строк сверху вниз.
8.74 Повышена точность позиционирования картинки в картинке (PiP) и точность работы PiP совместно с Rolling Shutter.



ПРОСТРАНСТВЕННОЕ РАЗРЕШЕНИЕ

8.75 Возможность настройки шаблонов пространственного разрешения не только по вертикали, но и по горизонтали. Для этого в окно Пространственное разрешение добавлен переключатель.

8.76 В окно настроек добавлена опция переключения направления расчета пространственного разрешения при повороте камеры вокруг своей оси. При включенной опции при повороте камеры на каждые 45 градусов вертикаль и горизонталь при расчете пространственного разрешения могут меняться местами.
8.77 Добавлены Шаблоны пространственного разрешения на основе стандартов:

  • Australian Standard AS4806: Closed Circuit Television;
  • European Standard EN50132-7;
  • ISO/IEC 19794 Biometric data interchange formats.

8.78 В результате клика правой кнопкой мыши по окошку Шаблон в окне Пространственное разрешение появляется контекстное меню. Выбрав Шаблоны по умолчанию вы можете стереть все изменения шаблонов и вернуться к списку шаблонов и их параметров, устанавливаемых по умолчанию.
8.79 Поле Верт. разрешение камеры в окне Пространственное разрешение переименовано в Число пикселей по верт.(гориз.).
8.80 Визуализация пространственного разрешения на границах зон обзора камер и на покрытии активной камеры в окне 3D Мир.
8.81 Расчет и визуализация пространственного разрешения с учетом дисторсии объектива.

8.82 В окно Пространственное разрешение добавлены тестовые изображения автомобиля и девушки.
8.83 Добавлена опция рисования регионов пространственного разрешения в Графическом окне в порядке возрастания разрешения - Высокое разрешение сверху. При включенной опции все камеры остаются видимыми, несмотря на наложения проекций зон обзора разных камер. При этом регионы с повышенным пространственным разрешением, рисуются сверху.





ИМПОРТ И ЭКСПОРТ В ФОРМАТЫ AUTOCAD

8.84 Модуль импорта обновлен. Поддержка форматов AutoCAD до DWG 2015.
8.85 Диалог Масштабирование подложки переименован в Настройка подложки. Для подложки в форматах DWG и DXF появилась возможность выбирать текущий лист в подложке, управлять видимостью слоев, возможность скрывать тексты. Для подложек в формате PDF можно выбирать страницу подложки и управлять разрешением подложки.
8.86 Модуль экспорта обновлен. Экспорт в форматы AutoCAD значительно улучшен. Повышена точность экспорта.

8.87 Камеры с зонами обзора экспортируются в виде блоков, а границы зон обзора в виде полилиний. В атрибуты блоков записываются основные параметры каждой камеры: Название, Модель,Фокусное расстояние объектива, Высота установки камеры, Базовая высота, Высоты нижней и верхней границ зоны обзора, Углы обзора, Количество пикселей, Шаблон пространственного разрешения, Уровень качества.
8.88 Светильники экспортируются в виде блоков. В атрибуты блоков записываются основные параметры светильника: Тип лампы, Количество и мощность ламп, Высота установки.
8.89 При экспорте сохраняется распределение по слоям, заданное в VideoCAD.
8.90 При экспорте сохраняется штриховка и заливка затенений.
8.91 Стили и толщины линий заданные в VideoCAD сохраняются при экспорте.
8.92 Точка начала координат сохраняется при экспорте.
8.93 Сетка экспортируется в виде блока.
8.94 В экспортируемый файл включаются ссылки на растровые изображения: подложку и проекции 3D моделей. Растровые изображения экспортируются вместе с DXF или DWG файлом в отдельную директорию.
8.95 Кроме формата DXF поддерживается экспорт в векторные форматы: DWG, векторный PDF, PLT (HPGL/2), CGM (Computer Graphic Metafile), SWF (Adobe Flash).
8.96 При экспорте чертежа с подложкой в формате AutoCAD DWG и DXF возможно добавление построений VideoCAD к подложке на отдельные слои или добавление внешней ссылки на файл подложки. В обоих случаях максимально сохраняется структура подложки.
8.97 Возможная схема работы c комбинацией AutoCAD+VideoCAD:
1. Загрузка чертежа в формате AutoCAD.
2. Автоматический импорт линий AutoCAD в 3D построения VideoCAD.
3. Добавление камер и построений на отдельные слои.
4. Экспорт дополненного камерами чертежа в формате AutoCAD для дальнейшей работы с ним в AutoCAD.
8.98 Добавлена возможность экспорта в файл DXF 3D зон обзора и покрытия, построенных в окне 3D Мир с учетом дисторсии объектива, пространственного разрешения, затенений и ограничений.

Эта возможность открывает удобную схему работы c комбинацией 3D BIM Software (SketchUP)+VideoCAD.
1. Экспорт 3D модели территории через SketchUP и загрузка её в VideoCAD.
2. Добавление камер с 3D зонами обзора в VideoCAD.
3. Экспорт 3D зон обзора в формат DXF, загрузка их в 3D BIM Software и совмещение с первоначальным проектом в 3D.
8.99 Добавлен инструмент для импорта построений с 2D подложки в формате AutoCAD в 3D построения VideoCAD в полуавтоматическом режиме. Использование инструмента позволяет сократить трудозатраты по обводке подложки для переноса её в 3D.


ИМПОРТ И ЭКСПОРТ В ДРУГИЕ ФОРМАТЫ

8.100 Возможность использования в качестве подложки файла в формате PDF, включая многостраничные файлы.
8.101 Возможность экспорта чертежа в форматы PDF (растровый и векторный), AutoCAD DWG, PLT (HPGL/2), CGM (Computer Graphic Metafile), SWF (Adobe Flash).
8.102 Из за возросшего числа опций экспорта, вкладка Экспорт в Окне настроек разделена на 2 подвкладки: "DXF,DWG,PLT,CGM,SWF,vPDF" и "BMP,WMF,EMF,GIF,TIFF,PNG,JPG,rPDF".
8.103 В опции экспорта в BMP, JPG, EMF, WMF, GIF, TIFF, PNG, rPDF добавлена возможность задавать коэффициент масштабирования штриховок.
8.104 В объект 3D Изображение можно загружать изображения в форматах BMP, JPG, PNG, GIF TIF (ранее только BMP и JPG). Поддерживается прозрачность формата PNG.
8.105 Добавлен Отчет в PDF. В отличие от Текстового отчета, Отчет в PDF может включать изображения с камер, фрагменты плана с размещенными камерами, обложку с логотипом. Параметры отчета и состав информации в отчете гибко настраивается. Смотрите пример PDF отчета.



ПЕЧАТЬ

8.106 Добавлен режим печати через буфер. Используя этот режим можно получать корректные результаты печати прозрачных и градиентных заливок, проекций 3D моделей даже на принтерах не поддерживающих эти инструменты, включая большинство бесплатных виртуальных принтеров для печати в PDF.
8.107 Добавлена опция автоматического масштабирования штриховок при печати. Используя эту опцию можно получать корректные результаты печати штриховок даже на принтерах не масштабирующих штриховки.
8.108 Пункт меню выбора и настройки принтера остается доступным даже если программа не может получить доступ к текущему принтеру.



РАЗНОЕ

8.109 Возможность изменять минимальную и максимальную высоты сразу у нескольких объектов через изменение их типа линии. Если во время изменения типа линии выделенных объектов с помощью инструмента Изменить тип линии удерживать Ctrl, то у выделенных объектов меняются также минимальная и максимальная высоты согласно назначаемому типу линии. Если Ctrl не удерживать, то высоты остаются без изменений.
8.110 Автосохранение проекта через заданные промежутки времени, во время работы программы, в цепочку файлов (до 100 копий проекта, сохраняемых через равные промежутки времени и перезаписываемых по кольцу).
8.111 Ускорено обновление изображения с большим количеством повернутых проекций 3D моделей..
8.112 Добавлено новое построение - Лестница.




8.113 Добавлена возможность рисования на плане Легенд (таблиц) Шаблонов пространственного разрешения.
8.114 Добавлена возможность регулировки прозрачности заливок проекций зон обзора в Графическом окне.
8.115 Добавлен режим улучшения отображение тонких линий при масштабировании подложки в форматах BMP, JPG, PDF.
8.116 В окне тестового объекта при отображении части кадра занимаемой тестовым объектом убраны единицы tvl (TB-линии) и p (пиксели).
8.117 Окошко со списком Уровень качества удалено из окна Геометрия камеры. Назначать Уровень качества активной камере можно в окне Уровни качества в Таблице уровней качества.
8.118 Пункт Назначить активной камере удален из контекстного меню таблицы уровней качества. Назначение происходит при выборе строки с уровнем качества. Для сохранения выбора следует нажать Save. Для отмены Cancel.
8.119 В режиме графического редактирования активной камеры блокируется выделение, перемещение и поворот активной камеры для предотвращения смещения подложки, построений и камер относительно друг друга на других планах.
8.120 Координаты курсора в левом нижнем углу графического окна выводятся с округлением до второго знака после запятой.
8.121 Пункт меню Экспорт в текст переименован в Текстовый отчет.
8.122 В Текстовом отчете для каждой камеры добавлены строки: слой, базовая высота, угол поворота вокруг своей оси, количество пикселей.
8.123 Если у камеры моделируется дисторсия объектива, то в экспортном текстовом файле приводятся реальные углы обзора с учетом дисторсии и в скобках расчетные углы обзора.
8.124 Дочерние окна "прилипают" к краям экрана.
8.125 Максимальное количество ламп в светильнике увеличено до 250 для моделирования светодиодных светильников.
8.126 Добавлена возможность смены кода регистрации через Главное меню.
8.127 Возможность вводить с клавиатуры размер видеосенсора в миллиметрах описана в справочной системе. Добавлена проверка некорректных размеров видеосенсора.
8.128 Исправлены обнаруженные ошибки.
8.129 Справочная система обновлена.
8.130 Переработаны примеры с учётом новых возможностей, добавлены новые примеры работы с программой.
8.131 Поддерживается формат проекта VideoCAD7 - *.vc7. Имеется возможности экспорта и импорта проекта предыдущего формата *.vmp, поддерживаемого версиями VideoCAD с 4 по 6.
8.132 Программа протестирована под Windows 8.



ПРАВИЛА ОБНОВЛЕНИЯ

8.133 Правила обновления предыдущих версий VideoCAD до VideoCAD8:

  • Для пользователей, купивших VideoCAD7 (или обновивших до VideoCAD7) после 01.07.2014 стоимость обновления составляет разницу между стоимостью VideoCAD7 и VideoCAD8.
  • Для пользователей, купивших VideoCAD7 (или обновивших до VideoCAD7) до 01.07.2014 стоимость обновления составляет половину стоимости VideoCAD8.
  • Для пользователей VideoCAD3..VideoCAD6 стоимость обновления составляет 3/4 стоимости VideoCAD8.
  • Апгрейт версии Lite до версии Professional оплачивается дополнительно.
  • Для пользователей, чьи оригинальные ценные предложения нашли применение в VideoCAD8, предоставляется дополнительная скидка на обновление.
  • Обновление плагина для SketchUP бесплатно при обновлении до VideoCAD 8.

Также как VideoCAD 7, VideoCAD 8 Professional может работать только с USB ключом Senselock. HID регистрация с версией Professional невозможна. Поддерживаются ключи Senselock от VideoCAD 6.ХХ, VideoCAD 7.ХХ. При отсутствии USB ключа Senselock необходимо приобрести его.
Ключи Guardant версией VideoCAD 8.0 не поддерживаются.

О выходе версий VideoCAD 8 Lite, VideoCAD 8 Starter и VideoCAD 8 Starter II Kit будет объявлено позже.




  Что нового в VideoCAD 7.0



НОВЫЙ ФОРМАТ ПРОЕКТА

7.1 Новый формат файла проекта *.vc7. Имеется возможности экспорта и импорта проекта предыдущего формата *.vmp, поддерживаемого версиями VideoCAD с 4 по 6.

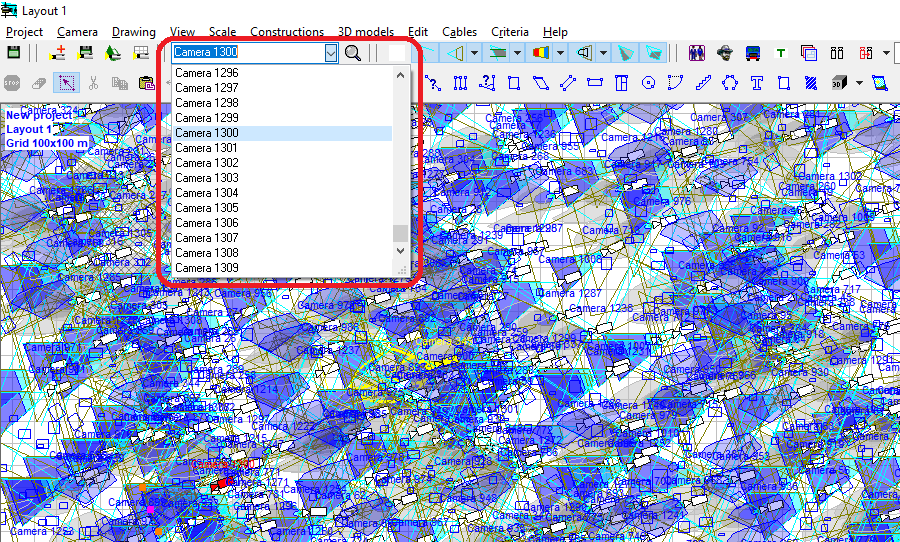

7.2 Неограниченное количество камер в одном проекте. В прежних версиях каждый проект мог содержать не более 100 камер.
7.3 Неограниченное количество построений на каждом плане. В прежних версиях каждый план мог содержать не более 5000 построений.
7.4 Количество типов линий увеличено до 2000.

ОПТИМИЗАЦИЯ БЫСТРОДЕЙСТВИЯ

7.5 Ресурсоёмкие операции выделены в отдельные потоки, что позволяет работать в графическом окне без задержек, а также получить существенный выигрыш производительности на современных многоядерных процессорах.
7.6 Генерация изображения в 3D окне выделена в отдельный программный поток, что позволяет работать в графическом окне при открытом 3D окне без задержек на отрисовку изображения в 3D окне. Приоритет потока рисования в 3D окне может переключаться. Во время генерации изображения в 3D окне на кнопке 3D окно появляется мигающая красная рамка.
7.7 В Главное меню 3D окна добавлен пункты Быстродействие> Отключить обработку изображения, и Обновлять изображение только по клику, которые дублирует одноимённые окошки в Окне настроек. При отключении обработки 3D изображения значительно увеличивается скорость обновления изображения в 3D окне.
7.8 Возможность двухэтапной генерации изображения в 3D окне. На первом этапе быстро выводится изображение без обработки, затем, выполняется ресурсоёмкая попиксельная обработка и выводится обработанное изображение.
7.9 В режиме видимости рамки PTZH в 3D окне обработка изображения отключается для повышения скорости обновления изображения, а также скрываются титры.
7.10 Ускорен алгоритм моделирования чувствительности мегапиксельных камер.
7.11 Ускорена отрисовка изображения в Графическом окне. Оптимизированы узкие места.

ВЫЧИСЛЕНИЕ ЗАТЕНЕНИЙ ЗОНЫ ОБЗОРА

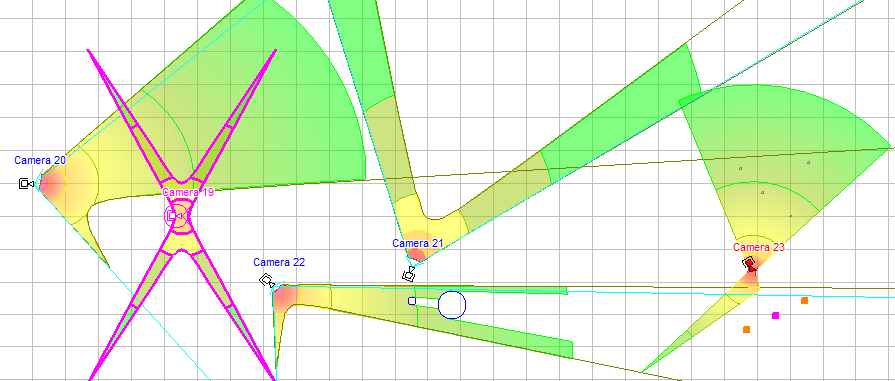

7.12 Построение горизонтальной проекции зоны обзора с учётом затенений, создаваемых препятствиями. В трёх измерениях автоматически могут вычисляться затенения от любых построений, в том числе от 3D моделей.

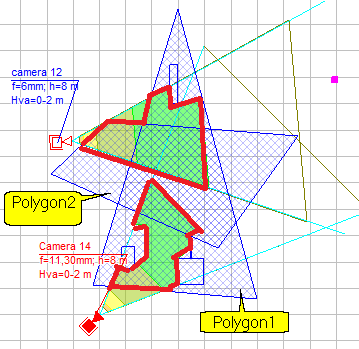

7.13 Введены новые определения: Зона контроля камеры и Проекция зоны контроля. Зона контроля образуется вычитанием из зоны обзора затенений от предметов обстановки.
7.14 Построение зоны контроля поворотных (dome) камер с учётом затенений, создаваемых препятствиями. Инструмент также полезен при выборе места установки стационарных камер.
7.15 В свойствах типа линии появилось окошко Затенение. Если окошко отмечено то построения, выполненные этим типом линии рассматриваются как препятствия при расчёте затенений зоны обзора.
7.16 На панели параметров текущего построения при выборе 3D модели появилось дополнительное окошко - Затенение. Если окошко отмечено то, при включенном расчёте затенений от 3D моделей, эта 3D модель рассматривается как препятствие при расчёте затенений зоны обзора.

Затенения - новый мощный и одновременно простой в использовании инструмент VideoCAD 7. Затенения рассчитываются при любых положениях камер, затеняющие предметы могут находиться в любых точках пространства. Достаточно лишь включить расчёт затенений.


ЦВЕТА, ЗАЛИВКА И ШТРИХОВКА ПРОЕКЦИЙ ЗОН ОБЗОРА

7.17 Проекции зон обзора разных камер могут иметь разный цвет согласно параметрам Типа линии камеры (при выключенной визуализации пространственного разрешения).
7.18 Проекции зоны обзора камер могут иметь полупрозрачные цвета на экране. Кнопка Заливка проекций и соответствующий пункт главного меню имеет выпадающий список, в котором можно выбрать штриховку или прозрачную заливку проекций зоны обзора.


ВИЗУАЛИЗАЦИЯ ПРОСТРАНСТВЕННОГО РАЗРЕШЕНИЯ И РАЗМЕРА ПОЛЯ ЗРЕНИЯ

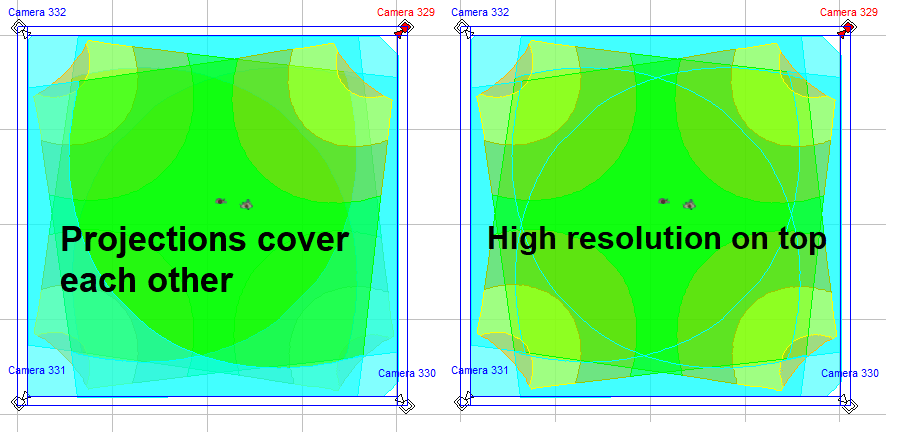

7.19 Выделение разным цветом и (или) типом штриховки регионов зоны обзора. Регионы могут различаться в зависимости от следующих критериев:

  • пространственного разрешения (пикселей/метр, пикселей/фут);
  • размера поля зрения по вертикали (метр, фут);
  • количество пикселей по вертикали, занимаемых объектом заданной высоты (метр, фут);
  • часть экрана, занимаемая объектом заданной высоты (метр, фут)

7.20 Пространственное разрешение измеряется на заданной высоте и может отображаться в Горизонтальной проекции во всех режимах. В Вертикальной проекции пространственное разрешение отображается только в режиме Редактирования загруженной(активной) камеры.



7.21 Новое окно Пространственное разрешение, в котором можно создавать и редактировать шаблоны визуализации пространственного разрешения и размера поля зрения. В окне имеются предустановленные шаблоны визуализации согласно критериям Home Office Scientific Development Branch, Home Office Guidelines for identification, P 78.36.008-99. Также в окне автоматически отображаются примеры изображения группы людей при каждом пространственном разрешении. Разным камерам могут быть назначены разные шаблоны.
7.22 Проекции зон обзора могут иметь градиентную окраску. При этом опорные цвета градиента соответствуют цветам в выбранном шаблоне из окна Пространственное разрешение.


МОДЕЛИРОВАНИЕ РАЗРЕШЕНИЯ МЕГАПИКСЕЛЬНЫХ КАМЕР


7.23 На Панели параметров изображения новая вкладка PiP (картинка в картинке). Режим PiP позволяет моделировать в 3D окне изображения с разрешением, превышающим разрешение в 3D окне и даже разрешение экрана Windows.
7.24 Digital ZOOM в режиме PiP позволяет дополнительно увеличивать заданные области на 3D изображении для детального анализа.
7.25 В случае, если разрешение кадра отличается от размера изображения в 3D окне и выполняется искусственное снижение разрешения или выводится "картинка в картинке", в титрах 3D окна в строчке Кадр отдельно выводится разрешение кадра, а в строчке Экран - размер изображения в 3D окне.

7.26 Новые значения разрешений в выпадающих списках. Списки разрешений хранятся в файлах H_res.txt и H_res.txt в директории установки VideoCAD. Для добавления новых разрешений можно редактировать эти файлы. Как и в предыдущих версиях можно также задавать любые разрешения с клавиатуры.

МОДЕЛИРОВАНИЕ ДВИЖЕНИЯ

7.27 Возможность задание скорости и направления движения для 3D моделей в виде векторов и в числовом виде.
7.28 На панели параметров текущего построения при выборе 3D модели появилось дополнительное окошко - Скорость.
7.29 В параметры камеры добавлена Частота кадров.
7.30 Трёхмерное моделирование движущихся 3D моделей и вращения объекта Ротакин.
7.31 Визуальная оценка в Графическом окне количества попаданий в кадр движущегося объекта на плане в зависимости от скорости и направления движения объекта, расположения камеры, формы зоны обзора и частоты кадров.


7.32 В параметры камеры добавлены Время экспозиции и Время строки при Rolling shutter.
7.33 Трёхмерное моделирование размытия движущихся 3D моделей и вращения объекта Ротакин в зависимости от скорости объекта, направления движения и времени экспозиции камеры.
7.34 Во время моделирования времени экспозиции в титрах 3D окна выводится значение времени экспозиции.
7.35 Моделирования искажений движущихся объектов от Rolling shutter и Global shutter.
7.36 Моделирование искажений движущихся объектов при чересстрочной развёртке.

СОЗДАНИЕ АНИМИРОВАННЫХ ИЗОБРАЖЕНИЙ

7.37 Возможность создания анимированных многокадровых изображений с движущимися 3D моделями.
7.38 На Панели параметров изображения, вкладке Вид появилось окошко Количество кадров.
7.39 Если установлено количество кадров более одного, то в титрах 3D окна выводится частота кадров и в 3D окне вместо статического изображения генерируется анимированное с заданной частотой кадров.
7.40 Анимированные изображения могут быть сохранены в виде анимированных GIF файлов и отображены в Окне Мониторов.


НОВОЕ В ОКНЕ МОНИТОРОВ

7.41 Улучшено масштабирование окна мониторов в Windows 7.
7.42 Добавлены новые размеры мониторов.
7.43 Возможность задавать разрешение цифровых мониторов.
7.44 Во время загрузки мониторов можно прервать длительную операцию, нажав ESC.
7.45 Можно задать корректирующий коэффициент для точного моделирования физических размеров мониторов.
7.46 Отображение на мониторах анимированных картинок с движущимися 3D моделями.
7.47 Сохранение изображение в Окне мониторов в форматах *.gif, *.tif, *.png.
7.48 Экспорт изображения на мониторе в html файл со статическими или анимированными изображениями. При этом сами изображения сохраняются в оригинальном разрешении в виде отдельных файлов PNG или animated GIF.

Смотрите пример анимированного монитора (4 Mb).

НОВЫЕ ОБЪЕКТЫ И ИНСТРУМЕНТЫ

7.49 Новый объект - Ротакин - анимированный вращающийся манекен для визуальной оценки пространственного разрешения и искажений движущихся объектов на 3D моделях изображений. В Окне настроек можно менять скорость вращения Ротакина.
7.50 Новый объект - Стена. Позволяет рисовать стены с заданной толщиной.
7.51 Новый объект - Проём в стене. Позволяет в 3D делать в стенах произвольные проёмы, например под окна и двери.
7.52 Новый объект - Ломаная. Позволяет вводить отрезки непрерывно.
7.53 Новый инструмент - Масштабировать. Позволяет увеличивать и уменьшать выделенные построения относительно базовой точки.
7.54 Новый инструмент - Отразить. Позволяет получать зеркальные копии выделенных построений относительно горизонтали или вертикали.

7.55 Инструменты Копировать и Вырезать переименованы в Копировать с базовой точкой и Вырезать с базовой точкой.
7.56 Добавлены новые инструменты Копировать и Вырезать. В новых инструментах базовая точка задаётся автоматически в центре копируемых объектов.
7.57 Несколько новых 3D моделей добавлено в библиотеку.

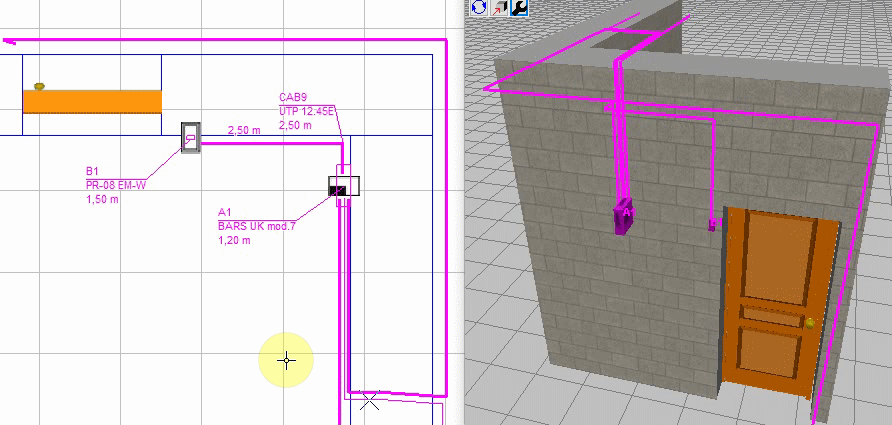

КАБЕЛЬНЫЙ ОТЧЁТ

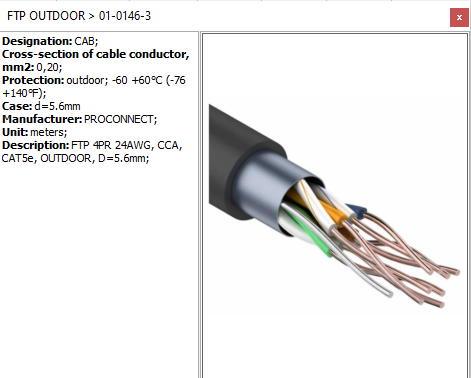

7.58 Возможность использования в проекте большого количества марок кабелей. Типы линий могут являться кабелями.
7.59 Возможность ввода магистральных кабелей, то есть не привязанных к камерам.

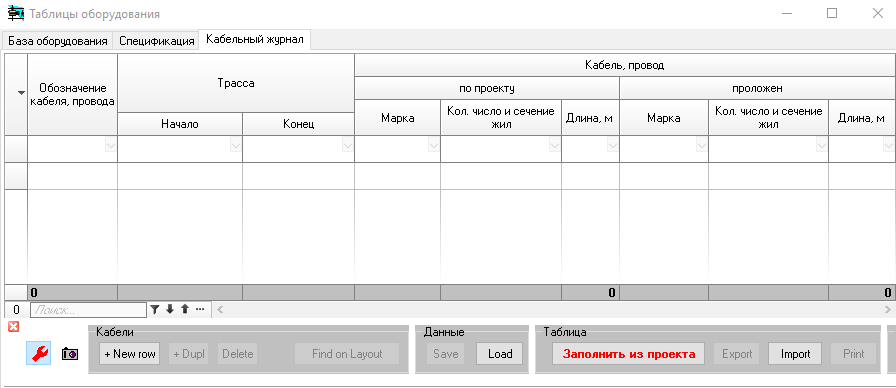

7.60 Возможность получения отчёта по длине кабелей с разбивкой по марке кабеля и по камерам с учётом магистральных кабелей.

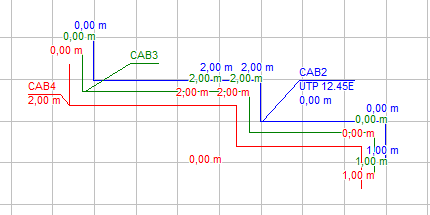

7.61 Непрерывный ввод кабелей. Конец каждого отрезка является началом следующего. Для остановки ввода кабеля нажмите ESC.

ГЛУБИНА РЕЗКОСТИ В ГОРИЗОНТАЛЬНОЙ ПРОЕКЦИИ

7.62 В число параметров окна Глубина резкости добавлена Высота. На заданной высоте производится анализ глубины резкости для отображения горизонтальной проекции. Высота может быть разной для разных камер.
7.63 При открытом окне Глубина резкости у всех камер в горизонтальной проекции отображаются границы области резкости на заданной высоте, гиперфокальное расстояние, расстояние фокусировки. В вертикальной проекции границы области резкости, а также плоскость фокусировки и гиперфокальное расстояние отображаются в режиме редактирования загруженной(активной) камеры.
7.64 Можно назначать расстояние фокусировки кликом по горизонтальной проекции зоны обзора загруженной(активной) камеры. Кнопка Отметить доступна всегда.
7.65 При нажатой кнопке Отметить и движении курсора над проекцией зоны обзора в горизонтальной проекции в Информационной панели отображается разрешение под курсором ограниченное глубиной резкости.
7.66 В окне Глубина резкости появилась кнопка Default. При клике по этой кнопке камере назначаются параметры глубины резкости по умолчанию: граничное разрешение = 0.7 * количество пикселей по горизонтали, расстояние фокусировки = гиперфокальному расстоянию, высота= AUTO (средняя высота зоны обзора).

НОВОЕ В ТАБЛИЦЕ КАМЕР И В ТАБЛИЦЕ МОДЕЛЕЙ КАМЕР

7.67 В Таблице моделей камер и Таблице камер появилось меню включения/выключения видимости отдельных столбцов.
7.68 Расширены возможности фильтрации отображаемых данных.
7.69 В параметры модели камеры добавлены: Время экспозиции при определении чувствительности, Максимальная частота кадров, Время строки (параметр Rolling Shutter).
7.70 В Таблицу камер добавлены три новых параметра модели и дополнительно: Текущая частота кадров, Название шаблона визуализации пространственного разрешения, марки сигнального кабеля и кабеля питания.

УЛУЧШЕНИЕ ИНТЕРФЕЙСА

7.71 Возможность настраивать видимость кнопок на Панели инструментов.
7.72 При нажатой Alt, можно двигать чертёж в Графическом окне клавишами со стрелками и менять масштаб клавишами плюс и минус независимо от фокуса ввода.
7.73 В режиме Рамка PTZH 3D окна можно поворачивать камеру в горизонтальной и вертикальной плоскостях, двигая изображение в 3D окне при нажатой левой кнопке мыши, таким же образом как двигается изображение в Графическом окне.
7.74 В Окне настроек появилась кнопка Default для назначения значений по умолчанию всем параметрам на текущей вкладке.
7.75 Знак Коэффициента изменения масштаба при повороте колёсика мыши в Окне настроек определяет реакцию на направление вращения колёсика мыши в Графическом окне.
7.76 Улучшено ручное масштабирование 3D окна в Windows 7.
7.77 На вкладке Обработка Панели параметров изображения и в окне Чувствительность и разрешение между окошками с горизонтальным и вертикальным количеством пикселей появились кнопочки с крестиком. Кнопки предназначены для быстрого расчёта количества пикселей по вертикали при введённом количестве пикселей по горизонтали и наоборот. Расчёт осуществляется через соотношение сторон кадра - Aspect Ratio.
7.78 На вкладке Вид панели параметров изображения рядом с окошком с количеством пикселей по горизонтали отображается рассчитанное значение количества пикселей по вертикали и Aspect ratio.
7.79 В левом верхнем углу Панели инструментов добавлена кнопка Сохранить проект для удобного регулярного сохранения рабочего проекта.
7.80 Ссылки на последние 10 открытых или сохранённых проектов доступны в Главном меню>Проект
7.81 Повышена точность выделения 3D моделей на плане.
7.82 В Главном меню>Помощь добавлены пункты быстрого перехода на наш сайт и форум пользователей в Интернете.

UNDO

7.83 Буфер последних операций (UNDO) теперь хранит все параметры камер.
7.84 Глубина буфера undo может изменяться на вкладке Разное Окна настроек и сохранять до 50 последних операций.
7.85 Добавлена кнопка Повторить для перемещения по буферу UNDO в обратном направлении.

НОВЫЕ ФОРМАТЫ ИМПОРТА И ЭКСПОРТА

7.86 Поддержка импорта в качестве подложки и экспорта чертежа в форматах EMF+ , GIF, TIFF, PNG. Поддержка полупрозрачных цветов и градиентной окраски.
7.87 Поддержка экспорта чертежа в формат JPG (Импорт формата JPG присутствует с прежних версий).
7.88 Возможность сохранения изображения из 3D окна в форматах GIF, animated GIF, TIF и PNG.
7.89 Возможность сохранения изображения с Окна Мониторов в форматах GIF,TIF, PNG, HTML with PNG, HTML with animated GIF.

ИЗМЕНЕНИЯ

7.90 При редактировании по точкам прямоугольника, наклонного прямоугольника или 3D изображения, прямоугольник сохраняется прямоугольным по умолчанию. Удерживая Ctrl можно редактировать отдельные точки и менять расстояние между линиями. В предыдущих версиях было наоборот.
7.91 Двойная линия поворачивается целиком, с сохранением расстояния между линиями, что более удобно при построении стен.
7.92 При редактировании по точкам двойной линии, по умолчанию она поворачивается целиком. Удерживая Ctrl можно редактировать отдельные точки и менять расстояние между линиями. В предыдущих версиях было наоборот.
7.93 Столб в 3D окне по умолчанию скрыт. Включить отображение столба можно на вкладке Вид Панели параметров изображения.
7.94 Настройки экспорта в растровые форматы по умолчанию на вкладке Экспорт Окна настроек соответствуют точной копии экрана.
7.95 При закрывании Панели параметров изображения автоматически отмечается пункт Согласно параметрам камеры на вкладке Обработка. В этот же момент всем параметрам на этой вкладке назначаются значения из активной (загруженной) камеры. Это делается для избежания путаницы с отображением разрешения загруженной(активной) и не загруженных камер.
7.96 Название загруженной(активной) камеры не выделяется красным цветом при экспорте и печати.
7.97 При моделировании полей с чересстрочной развёрткой, уменьшается вдвое вертикальное разрешение видеосенсора (если оно задано). В прежних версиях уменьшалось вертикальное разрешение всего изображения в 3D окне.
7.98 Cо вкладки Камера Панели параметров изображения убраны дублирующие органы управления, чтобы освободить место для новых инструментов. Органы управления со вкладки Камера остались доступны в окне Чувствительность и разрешение.

ПЕРЕИМЕНОВАНИЯ

7.99 Термин Загруженная камера изменён на Активная камера.
7.100 Пункт меню Проект>Экспорт переименован в Проект>Экспорт в текст.
7.101 Кнопка Реальные проекции зоны обзора и соответствующий пункт Главного меню переименованы в Заливка проекций.
7.102 Вкладка Интерфейс в Окне настроек переименована в Разное.
7.103 Коаксиальный кабель переименован в Сигнальный кабель (русская версия).

УТИЛИТЫ

7.104 Утилиты для измерения параметров камер и изображений выведены из программы VideoCAD в отдельный продукт - CCTVCAD Lab Toolkit.
7.105 Повышена стабильность работы инструментов в Windows 7.
7.106 В Анализаторе видео появилась возможность автоматического измерения отношения сигнал/шум статического или живого видео изображения на экране компьютера, в окне любой сторонней программы.
7.107 В Анализаторе кадров появилась возможность выводить осциллограммы строк с разбивкой по цветам.
7.108 В Анализаторе спектров появилась возможность расчёта спектральной эффективности инфракрасных излучателей разных длин волн для разных видеосенсоров.
7.109 В Анализатор спектров добавлены спектральные характеристики современных КМОП и ПЗС мегапиксельных видеосенсоров (SONY, Cypress, Micron).
7.110 Доработана методика измерения чувствительности камер с учётом практики измерения чувствительности IP камер. Разработана новая методика измерения чувствительности с использованием Анализатора видео.
7.111 Разработаны методики измерения времени экспозиции и времени строки rolling shutter IP камер.

РАЗНОЕ

7.112 Возможность делать значки камер и светильников масштабируемыми вместе с построениями на чертеже. В этом случае размер значков задаётся в метрах (футах). Данная возможность позволяет задавать точные размеры и положения значков и названий камер при экспорте и печати.
7.113 Возможность задания масштабируемых шрифтов для названия камер и задание смещения названий камер отдельно в метрах (футах) для масштабируемых значков и в пикселях для немасштабируемых значков.
7.114 Улучшена отрисовка подложки в 3D окне.
7.115 Появилась возможность изменения разрешения векторной подложки (в формате AutoCAD) в 3D окне на вкладке 3D моделирование Окна настроек
7.116 В Окне настроек на вкладке 3D появилась настройка реалистичности моделирования глубины резкости, времени экспозиции и Rolling shutter.
7.117 В окне Чувствительность и разрешение в число параметров чувствительности добавлено время экспозиции, для которого приведена чувствительность.
7.118 В экспортный текстовый файл для каждой камеры добавлены строки: Горизонтальный угол камеры, Координата X, Координата Y, Модель, Производитель, Цена.
7.119 В окне Список камер добавились новые параметры: Фокусное расстояние объектива и Вертикальный размер кадра. Появилась возможность копирования списка камер в буфер обмена Windows c последующей вставкой в MS Excel, MS Word и другие программы.
7.120 Справочная система обновлена, добавлен новый интерфейс и большое количество картинок.
7.121 Переработаны примеры с учётом новых возможностей, добавлены новые примеры работы с программой.
7.122 Программа адаптирована к современным широкоэкранным мониторам с высоким разрешением.
7.123 Программа протестирована под Windows 7. Выявленные несовместимости устранены.

ПРАВИЛА ОБНОВЛЕНИЯ

7.124 Правила обновления предыдущих версий VideoCAD до VideoCAD7:

  • Для пользователей, купивших VideoCAD6 (или обновивших до VideoCAD6) после 01.01.2011 стоимость обновления составляет разницу между стоимостью VideoCAD6 и VideoCAD7.
  • Для пользователей, купивших VideoCAD6 (или обновивших до VideoCAD6) до 01.01.2011 стоимость обновления составляет половину стоимости VideoCAD7.
  • Для пользователей VideoCAD3..VideoCAD5 стоимость обновления составляет 3/4 стоимости VideoCAD7.
  • Для пользователей, чьи оригинальные ценные предложения нашли применение в VideoCAD 7.0, предоставляется дополнительная скидка на обновление.

VideoCAD 7.0 Professional может работать только с USB ключом Senselock. HID регистрация с версией Professional невозможна. Поддерживаются ключи Senselock от VideoCAD 6.ХХ. При отсутствии USB ключа Senselock необходимо приобрести его.
Ключи Guardant версией VideoCAD 7.0 не поддерживаются.

VideoCAD 7.0 Lite может работать с USB ключом Senselock и с HID регистрацией.

VideoCAD 7 Starter, VideoCAD 7 Starter II предлагаются только с регистрационным кодом без привязки к компьютеру, без USB ключа.




  Что нового в VideoCAD 6.0



ОСВЕЩЁННОСТЬ И СВЕТИЛЬНИКИ

6.1 Моделирование общей освещённости сцены, с учётом типа и направления источника света, отдельно для дневного и ночного времени.

6.2 Моделирование светильников с учётом типа лампы и световой отдачи, включая разрядные лампы со сложным спектром излучения.

6.3 Моделирование светодиодных инфракрасных осветителей разных длин волн.

6.4 Окно Расчёт светильника для создания моделей светильников и расчёта их параметров.

ПАРАМЕТРЫ КАМЕРЫ, ОБЪЕКТИВА И РЕГИСТРАТОРА

6.5 Моделирование параметров камеры (спектральная чувствительность; количество пикселей; разрешение; минимальная освещённость при известном отношении сигнал/шум, IRE и апертуре; максимальное отношение сигнал/шум; электронный затвор; АРУ; компенсация встречной засветки; гамма коррекция).

6.6 Моделирование параметров объективов (фокусное расстояние; диафрагма; АРД DC и Video Drive). Возможность расчёта и моделирования Глубины резкости исходя из рассчитанной диафрагмы.

6.7 Моделирование камер с переходом в чёрно-белый режим при низкой освещённости: day/night с отключаемым ИК фильтром и easy day/night с постоянно включённым ИК фильтром.

6.8 Улучшенное моделирование параметров регистратора (дискретизация по горизонтали и вертикали, яркость, контраст, компрессия, резкость по горизонтали и вертикали).

6.9 Моделирование специфических искажений при несовпадении размера выходного кадра с количеством пикселей видеосенсора камеры.

6.10 Создание модели изображения на основании моделей сцены, объектива, камеры и регистратора. Расчёт и моделирование отношения сигнал/шум и контрастности.

6.11 Модели изображений при различных уровнях освещённости проверены на соответствие реальным видеокамерам. Достигнуто очень хорошее совпадение.

УТИЛИТЫ

6.12 Утилита Анализатор кадров позволяет измерить отношение сигнал/шум, яркость и размах яркости изображения, размер и контраст объекта относительно фона, построить гистограмму, узнать размер кадра при различных уровнях компрессии, анализировать отдельные строки изображения подобно осциллографу, а также изменить некоторые параметры изображения. Анализируя сохранённые изображения с помощью данной утилиты можно измерить чувствительность и разрешение реальной камеры для точного моделирования в VideoCAD.

2.13 Утилита Анализатор живого видео позволяет в окне с живым видеоизображением, созданным любой программой, измерять: яркость, среднюю яркость и шум в любой точке, а также частоту смены кадров на экране.

6.14 Утилита Анализатор спектра ламп позволяет по графику спектрального распределения мощности узнать спектральную эффективность любого источника света для разных типов видеокамер. Полученная спектральная эффективность используется для точного моделирования источников света разного типа в VideoCAD.

КАМЕРЫ

6.15 Поддержка таблицы моделей камер (более 100 параметров для каждой модели), возможность назначения моделей камерам в проекте. Можно создавать разные виды таблицы моделей, скрывая ненужные столбцы. В таблицах моделей поддерживаются сортировка и фильтры. Автоматический расчёт сумм потребляемой мощности и цен. Возможна печать таблиц и фрагментов таблиц, импорт и экспорт в Excel, Word, *.txt, *.csv, *.htm.

6.16 Поддержка современных IP камер (формат 16:9, произвольные размеры видеосенсора и формат изображения, высокое разрешение изображения).

6.17 Критерии, связанные с предельным разрешением изображения в Уровнях качества (максимальный размер поля зрения по вертикали, минимальные части экрана, занимаемые изображениями номера и лица) привязаны к разрешению изображения для моделирования и сравнения камер с разным разрешением. Теперь эти критерии называются: Минимальное вертикальное разрешение (пиксель/метр), Минимальный вертикальный размер изображения лица (пикселей) и Минимальный вертикальный размер изображения номера (пикселей).

6.18 Поддержка вариофокальных и ZOOM объективов. Изменение фокусного расстояния перемещением границы зоны обзора мышью на плане в установленных пределах.

6.19 Значки камер на планах могут иметь разный вид для внутренних, наружных и поворотных камер согласно РД 78.36.002 - 99.

6.20 Значкам разных камер можно назначать разные типы линий. Таким образом, значки могут иметь разный цвет и толщину линии.

6.21 Диапазон фокусных расстояний расширен до 1000мм.

ИМПОРТ И ЭКСПОРТ

6.22 Поддержка подложки в формате *.dwg AutoCAD™ 2007, поддержка записей AutoCAD™ PROXY, увеличение скорости и устранение ошибок загрузки сложных *.dxf файлов, поддержка всех ANSI кодовых страниц и другие улучшения импорта файлов *.dxf и *.dwg.

6.23 Улучшенный экспорт в *.dxf. Задание масштаба и размеров значков камер и светильников в единицах AutoCAD™. Возможность экспорта больших по размеру файлов подложки.

3D МОДЕЛИ И 3D ОКНО

6.24 Несколько новых 3D моделей. В том числе тёмнокожий человек в тёмной одежде для оценки возможностей обнаружения и опознавания людей с тёмным цветом кожи при низкой освещённости.

6.25 3D модели можно масштабировать по любой оси.

6.26 3D модели могут располагаться в вертикальной проекции. Модели, расположенные в вертикальной проекции не будут видны в 3D окне.

6.27 Удобный выбор 3D моделей с панели инструментов.

6.28 Растровые изображения в 3D окне. В качестве растровых изображений могут использоваться обычные фотографии или рисунки в формате *.bmp или *.jpg. Растровые изображения могут иметь прозрачный цвет и заменять сложные в изготовлении 3D модели. Растровые изображения могут масштабироваться, располагаться под любым углом, использоваться для моделирования множества объектов от денежных купюр и табличек до сложного фона.

6.29 Подложка может быть видимой в 3D окне.

6.30 Режим Обновлять изображение только при клике удобен при сложных сценах и/или медленных компьютерах, когда перерисовка изображения в 3D окне занимает значительное время.

6.31 Устранено нечёткое отображение рамки PTZH и титров в 3D окне некоторыми видеокартами.

6.32 Панель параметров изображения с вкладками Вид, Сцена, Камера, Обработка. Панель можно вызвать кликом правой кнопкой мыши или двойным кликом по 3D окну.

6.33 Возможность гибко управлять видимостью различных элементов в 3D окне на панели Вид.

6.34 Привязка параметров вида, сцены и оборудования к каждой камере отдельно. В Уровни качества параметры 3D изображения больше не входят.

ОКНА

6.35 В Окне параметров уровней качества отображаются критерии этого уровня качества.

6.36 Окно Чувствительность и разрешение с параметрами камеры и объектива.

6.37 Окно параметров видеокамеры переименовано в окно Геометрия камеры. Из окна убраны унаследованные с предыдущих версий лишние интерфейсные элементы. Дополнительно в этом окне можно менять формат изображения, задавать произвольные размеры видеосенсора и углы обзора.

6.38 Моделирование мониторов формата 16:9. Переключение режима освещения день/ночь из окна мониторов.

6.39 Увеличено количество вкладок в Окне настроек.

6.40 В окне Список камер в таблицу добавлен столбец Модель. Ширину столбцов можно изменять с помощью мыши. В окно Список камер добавлено окошко Значок и кнопка Таблица моделей камер.

6.41 По двойному клику в Списке камер выполняется загрузка камеры. Для переименования камеры используйте пункт в контекстном меню.

6.42 В окно Создать камеру добавлено окошко Тип камеры. Во время создания новой камеры, её значку можно назначить тип линии на Панели типов линий.

ОТЧЁТЫ В ВИДЕ ТАБЛИЦ

6.43 Отчёты с любыми наборами параметров камер в виде интерактивной настраиваемой таблицы. Можно создавать разные виды таблицы, скрывая ненужные столбцы. В таблицах поддерживаются сортировка и фильтры. Автоматический расчёт сумм потребляемой мощности, длин кабелей и цен. Возможна печать таблиц и экспорт в Excel, Word, *.txt, *.csv, *.htm. Удобное редактирование любых параметров камер двойным кликом по любой ячейке.

ИНСТРУМЕНТЫ

6.44 Инструмент для автоматической генерации названий и нумерации камер на планах. Разные шаблоны и правила нумерации.

6.45 Инструмент для подсчёта суммы длин отрезков, выполненных любым типом линии. Таким образом, любой тип линии может использоваться в качестве кабеля.

6.46 Новые инструменты переключения порядка рисования построений и камер: Камеры поверх построений, На передний план, На задний план. Данные инструменты упрощают работу со сложными 3D моделями домов, травы и т.п., на которых (или внутри которых) можно располагать другие 3D модели.

6.47 Инструмент Показать всё работает с учётом не только камер, но и подложки и построений.

6.48 Инструмент Изменить тип линии меняет тип линии значков выделенных камер.

6.49 Наклонный прямоугольник в 3D окне может быть прозрачным на 70% для моделирования стёкол и других прозрачных объектов.

6.50 После выполнения построения на Панели параметров текущего построения появится кнопка Edit. Для начала редактирования только что выполненного построения кликните по этой кнопке.

ИНТЕРФЕЙС

6.51 Назначение и редактирование сочетаний клавиш (клавиатурные комбинации, быстрые клавиши, ShortCuts) для любого пункта в Главном меню Графического окна.

6.52 Поворот камеры в обеих плоскостях перемещением границы зоны обзора на плане с помощью мыши.

6.53 Изменение фокусного расстояния объектива перемещением границы зоны обзора на плане с помощью мыши.

6.54 Запоминание директорий загрузки и сохранения файлов на жёстком диске. При повторном обращении к той же операции открывается запомненная директория.

6.55 Горизонтальная и вертикальная полосы прокрутки и масштабирование клавишами + и - для упрощения работы на портативных компьютерах.

6.56 Вкладки в Графическом окне для быстрого переключения, создания и удаления планов. Кнопка Планы удалена с Панели инструментов.

6.57 Выпадающий список на панели инструментов для быстрой загрузки любой камеры и её поиска на планах в результате клика правой кнопкой мыши по списку.

6.58 Выпадающий список на панели инструментов для быстрого выбора модели для загруженной камеры.

6.59 Улучшенное выделение и загрузка камер на плане с помощью мыши. Курсор притягивается к значку камеры с приоритетом над построениями и выделяется красным прямоугольником.

6.60 Установлен приоритет выделения рядом расположенных объектов мышью: 1. Камеры; 2. Построения; 3. Текст; 4. 3D объекты.

6.61 Новый алгоритм выделения построений, расположенных друг над другом. Для выделения другого построения достаточно кликнуть по той же точке повторно.

6.62 Чувствительность привязок можно настраивать для комфортной работы при различных разрешениях экрана и точности мыши. Привязка к камере имеет приоритет.

6.63 При приближении курсора к значку камеры на Информационной панели внизу Графического окна отображаются: название, название модели и основные параметры камеры.

6.64 Размер поля зрения в Информационной панели, в режиме редактирования загруженной камеры теперь выводится при перемещении мыши над зоной обзора в вертикальной проекции, а не только при клике.

6.65 После создания новой камеры включается режим перемещения. Удобно тут же разместить новую камеру на плане.

6.66 Клавиша ESC останавливает текущую операцию. Если операций не выполняется, то происходит переход в режим Выделить/редактировать.

6.67 Перед размещением 3D моделей, камер и светильников текущий тип линии запоминается, а после размещения восстанавливается.

6.68 Если во время построения изменить значение высот на Панели параметров текущего построения, то изменённая высота сохранится по окончании построения. Сохранятся также значения параметров выполненного построения на Панели параметров текущего построения.

6.69 Загруженная камера меняет цвет значка на красный.

6.70 Состояние пунктов меню Вид>Кабели загруженной камеры и Вид>Кабели всех камер не запоминается отдельно в каждой камере, а запоминается в настройках проекта.

УНАСЛЕДОВАННЫЕ ЭЛЕМЕНТЫ

6.71 Режим ускоренного изменения масштаба при повороте нажатого колёсика мыши отключён из-за неудобства работы с некоторыми типами мышей.

6.72 Кнопка Титры удалена с Панели инструментов. Выключить титры можно из Главного меню.

6.73 Пункты Разрешение при сохранении и Редактировать рисунок удалёны из Главного меню. Менять разрешение можно на вкладке Экспорт в Окне настроек.

6.74 Панель Формат размеров по умолчанию удалена из Окна Настроек. При создании нового проекта формат размеров по умолчанию совпадает с форматов размеров в текущем проекте.

6.75 Окошко со списком План удалено из окна Создать камеру. План создаваемой камеры всегда совпадает с текущим планом.

6.76 Пункт Камера>Сохранить как удалён.

ОСТАЛЬНОЕ

6.77 Справочная система VideoCAD теперь в формате Html Help для совместимости с Windows Vista. Справочная система существенно переработана с учётом замечаний пользователей и новых возможностей программы. Переработаны Примеры. Добавлено много новых примеров.

6.78 Улучшены многие существующие функции, исправлены обнаруженные ошибки.

6.79 VideoCAD 6.0 может читать проекты, созданные в VideoCAD 4.xx, VideoCAD 5.xx, VideoCAD_MAP 2.0.

6.80 VideoCAD 6.0 протестирован под Windows Vista. Устранены обнаруженные несовместимости.

6.81 Правила обновления предыдущих версий VideoCAD до VideoCAD 6.0: Стоимость обновления составляет разницу между стоимостью предыдущей версии (VideoCAD 3.02, VideoCAD 4.xx или VideoCAD 5.xx) и VideoCAD 6.0. Для пользователей, чьи оригинальные ценные предложения нашли применение в VideoCAD 6.0, предоставляется скидка на обновление. При обновлении необходима замена ключа Guardant.


  Что нового в VideoCAD 5.0




5.1 Появилось Окно Мониторов. Окно мониторов логически завершает цепочку передачи информации в системе видеонаблюдения "от реального объекта до оператора" и таким образом, позволяет моделировать систему видеонаблюдения целиком.

5.2 Новый инструмент в 3D окне - Рамка PTZH (Pan-Tilt-Zoom-Height) позволяет управлять камерой в 3D окне подобно поворотной и дополнительно менять высоту установки камеры и фокусное расстояние объектива. Совместно с Окном мониторов этот инструмент предлагает новый метод проектирования в трёхмерном пространстве.

5.3 Трёхмерное моделирование Глубины резкости.

5.4 Трёхмерное моделирование ограниченной видимости из-за дождя, снега, тумана в зависимости от Метеорологической дальности видимости.

5.5 Панель параметров текущего построения позволяет выполнять и редактировать построения путём ввода параметров.

5.6 Существенно доработано окно Загрузить камеру и переименовано в Список камер. Добавлены возможности: вывода трёхмерного изображения, поиска, сортировки.

5.7 Панель привязок позволяет оперативно переключать привязки во время построений.

5.8 Возможность задавать высоты в 3D окне для каждого построения отдельно, независимо от типа линии.

5.9 Новый инструмент - Наклонный прямоугольник позволяет моделировать наклонные трёхмерные предметы.

5.10 Новый инструмент - Заливка позволяет выполнять заливки и штриховки.

5.11 Доработано Окно предварительного просмотра перед печатью. Появилась возможность сохранять точное положение чертежа и настройки для повторной печати. Смещение области печати из-за панелей типов линии и шрифта устранено.

5.12 Новые 3D модели: мальчик и грузовик.

5.13 Новые инструменты: Объединить в макроэлемент и Разрушить макроэлемент.

5.14 VideoCAD 5.0 может использовать в качестве подложки файлы следующих CAD форматов: *.dxf AutoDesk DXF Release 12, 13, 14, 2000, 2002, 2004, 2005, 2006. *.dwg AutoDesk DWG Release 12, 13, 14, 2000, 2002, 2004, 2005, 2006.

5.15 Поддержка в CAD подложке: внедрённых растровых объектов, шрифтов SHX, таблиц AutoCAD, градиентной штриховки, шрифтов Unicode ( особенно важно для шрифтов, основанных на иероглифах: китайских, корейских, японских.. ).

5.16 Видимость Зоны обзора видеокамеры в 3D окне переключается независимо от видимости Зоны обзора в Графическом окне.

5.17 Отображение названий камер и титров переключается отдельно.

5.18 Возможность включать/выключать отображение зоны обзора и проекций зоны обзора для всех выделенных камер одновременно.

5.19 Выделенная камера меняет цвет вместе с зоной обзора.

5.20 Построение Зоны обнаружения человека выполняется более точно, с учётом дополнительного перелома границы.

5.21 Возможность двигать построения и камеры в режиме Редактирования, без переключения в режим Перемещения.

5.22 При работе только с камерами появилась возможность блокировать построения.

5.23 Доработан инструмент Найти загруженную камеру и переименован в Показать загруженную камеру.

5.24 Уменьшено количество перерисовок в 3D окне для повышения быстродействия программы. Для принудительной перерисовки кликните по изображению в 3D окне.

5.25 Точное положение чертежа запоминается при завершении работы с программой и восстанавливается при повторном запуске.

5.26 Повышена скорость перезагрузки камер.

5.27 Расширен диапазон масштабирования чертежа.

5.28 Расширен диапазон фокусных расстояний объективов.

5.29 Улучшены многие существующие функции, исправлены обнаруженные ошибки.

5.30 VideoCAD 5.0 может читать проекты, созданные в VideoCAD 4.xx.

5.31 Правила обновления предыдущих версий VideoCAD до VideoCAD 5.0: Стоимость обновления составляет разницу между стоимостью предыдущей версии (VideoCAD 3.02 или VideoCAD 4.xx) и VideoCAD 5.0. Для пользователей, чьи предложения нашли применение в VideoCAD 5.0, обновление осуществляется бесплатно.



    Что нового в VideoCAD 4.0




4.1 Появилась возможность полноценного 3D моделирования объекта видеонаблюдения с возможностью загрузки готовых 3D моделей (человек, автомобиль и др.) и получения изображений от видеокамер в проекте.

4.2 Появилась возможность моделирования качества 3D изображения c каждой видеокамеры через параметры качества изображения, основанные на реальных искажениях видеосигнала.

4.3 Параметры типа линии включают минимальную, максимальную высоту и цвет в 3D окне. Количество типов линий увеличено до 100.


  Screenshots
  Смотреть скриншоты


4.4 Появились новые системные шрифты и типы линий: шрифт титров в 3D окне; линия области резкости; линия плоскости фокусировки; линия гиперфокального расстояния; линия 3D моделей.

4.5 Тестовый объект стал трёхмерным параллелепипедом.

4.6 Появился расчёт глубины резкости и гиперфокального расстояния.

4.7 Появилась поддержка всех форматов *.dwg файлов в качестве подложки: *.dwg AutoDesk Release 12, 13, 14 , 2000, 2002, 2004.

4.8 Появилась возможность экспорта готового чертежа в файл формата *.dxf на несколько слоёв. Удобно обрабатывать полученный файл в AutoCAD.

4.9 Появилась возможность изменять коэффициент масштабирования немасштабируемых элементов при экспорте.

4.10 Появилась новая функция сохранения рисунка - Сохранить как подложку.

4.11 Появилась возможность печати и экспорта совместно с заготовленными рамками со штампами.

4.12 Расширен диапазон масштабирования и шага сетки. Теперь максимальный шаг сетки - 500м, а максимальная отображаемая на экране площадь 15х20км (более 200 квадратных километров).

4.13 Возможно редактирования коэффициента изменения масштаба при клике на кнопках Увеличить, Уменьшить и при повороте колёсика мыши.

4.14 Появились новые средства навигации Показать всё, Искать текст и масштабирование рамкой.

4.15 Обновление изображения происходит без мерцания благодаря использованию графического буфера. Оставлена возможность отключения использования графического буфера в Окне настроек.

4.16 Увеличена скорость перерисовки изображения с большим количеством видеокамер.

4.17 Повышена точность масштабирования текстов. Теперь возможно заполнять штампы и таблицы без опасности вылезания строк за границы рамок.

4.18 Появилась возможность выделения одного из нескольких расположенных друг над другом построений.

4.19 Главное окно переименовано в Окно параметров видеокамеры. При запуске VideoCAD первоначально загружается Графическое окно. Для вызова Окна параметров видеокамеры используется кнопка Показать Окно параметров видеокамеры.globk.bmp

4.20 Закраска реальных зон обзора теперь не сплошная, а в виде штриховки. Благодаря этому она не затеняет другие объекты.

4.21 В проект включаются сами графические файлы подложек, а не ссылки для их загрузки. Таким образом при переносе проекта нет необходимости переносить файлы подложек.

4.22 В проект включается также вся информация о настройках программы (типы линий, шрифты, и т.д.).

4.23 Текущий проект теперь запоминается в базе данных VideoCAD и при последующем запуске программы будет доступен последний проект, над которым Вы работали именно в том месте, на котором Вы прервали работу.

4.24 Появилась контекстная помощь не только по пунктам меню, но и по инструментам на Панелях управления. Для получения контекстной помощи по кнопке кликните по ней правой кнопкой мыши и далее по появившейся надписи "Узнать назначение кнопки". По пунктам меню и остальным элементам интерфейса контекстная помощь по прежнему доступна. Для получения контекстной помощи по пункту меню или элементу интерфейса выделите его и нажмите клавишу F1.

4.25 Рекомендуемой операционной системой теперь является только Windows XP. При работе в других операционных системах возможны ошибки отображения больших графических файлов.

4.26 С панели инструментов и главного меню графического окна убраны кнопки и пункты, ставшие лишними.

4.27 Изменены параметры по умолчанию уровней качества.

4.28 Переработаны примеры с учётом новых возможностей программы. Включён пример определения критериев опознавания человека по реальному изображению.

4.29 Улучшены многие существующие функции, исправлены обнаруженные ошибки.

4.30 Мультиязычная версия VideoCAD 4.0 приобрела возможность регистрации с электронным ключом.

4.31 Выпущен VideoCAD MAP 2.0. VideoCAD MAP - графический интерфейс для систем безопасности на основе технологии VideoCAD. VideoCAD MAP включает все возможности VideoCAD и много дополнительных функций, частично совместим с VideoCAD по проектам и интегрирован в ИСБ Интеллект.

4.32 Правила обновления предыдущих версий VideoCAD до VideoCAD 4.0: Для покупателей VideoCAD 1.0, то есть наших первых покупателей, обновление осуществляется бесплатно. Для остальных стоимость обновления составляет разницу между стоимостью VideoCAD 3.02 и VideoCAD 4.0. Для тех, кто приобрёл несколько лицензий VideoCAD одновременно, обновление является платным только на одну лицензию. Остальные лицензии обновляются бесплатно.




  Что нового в VideoCAD 3.0




3.1 Введена возможность загрузки готовых планировок в форматах *.bmp, *.jpg, *.emf, *.wmf, *.dwg, *.dxf в качестве подложки. Для отображения файлов *.dwg и *.dxf использован модуль CAD Import фирмы CAD Soft Tools www.cadsofttools.com.

3.2 Полученный рисунок может быть сохранён в форматах *.bmp,*.wmf,*.emf или скопирован в буфер обмена в форматах *.bmp,*.emf.

3.3 Введена возможность качественной печати, в том числе на нескольких страницах под склейку.

3.4 Введена возможность использования текстов.

3.5 Введена возможность использования различных шрифтов и типов линий.

3.6 Новый объект - маска. Масками можно закрыть любые участки рисунка. Поверх масок можно строить новые построения.

3.7 Новые объекты: окружность, дуга, двойная линия.

3.8 Новые операции - выровнять, переместить название загруженной камеры.

3.9 Введена возможность отмены последних четырёх операций.

3.10 Введена возможность использования постоянной, не зависящей от загруженной камеры, системы координат.

3.11 Повышена скорость перерисовки изображения, содержащего много построений и видеокамер.

3.12 Уменьшен размер файла проекта.

3.13 Увеличено максимальное количество объектов на каждом плане до 5000 и максимальное количество отрезков кабеля каждой камеры до 500.

3.14 Введена возможность точного масштабирования с помощью клавиши Ctrl.

3.15 Введена возможность ускоренной навигации при нажатом колёсике мыши.

3.16 Введена возможность работы с дюймами и футами.

3.17 Введена возможность изменения размера прямоугольника без искажения его формы.

3.18 Отображение границ зоны обзора, границ проекций зоны обзора и реальных проекций зоны обзора можно включать и выключать отдельно.

3.19 Введена возможность копирования и вставки построений, кабелей и текстов между проектами.

3.20 Улучшены многие существующие функции, исправлены обнаруженные ошибки.

3.21 Обновление до версии 3.0 осуществляется бесплатно.


Главная страница | Программа VideoCAD | Скриншоты | VideoCAD_Lite | VideoCAD_Starter | VideoCAD_Starter II | IP Camera CCTV Calculator | CCTVCAD Lab Toolkit | CCTV Design Lens Calculator | Импорт 3D моделей и сцен | Загрузить | Купить | Поддержка | Вопросы и ответы | Форум | Справочная система | Пресса о VideoCAD | "VideoCAD - программа для профессионального проектирования систем видеонаблюдения" "Основы работы в VideoCAD. Часть I. Зона обзора видеокамеры" | "Часть 2. Зона обнаружения человека, зона опознавания человека, зона чтения автомобильного номера" | "Часть 3. Трёхмерное моделирование в VideoCAD" | "Часть 4. Освещение и чувствительность камер в CCTV" | "Часть 5. Видеонаблюдение за движущимися объектами" | "VideoCAD for professional CCTV system design" | Партнерство | Публикации о VideoCAD | Наши клиенты

Copyright (C) 2003-2020 CCTVCAD Software. All right reserved
