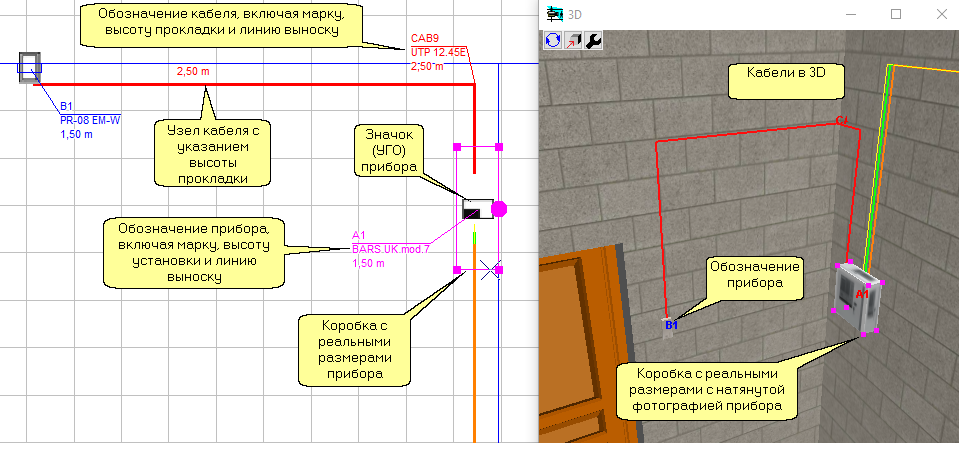

В невидимых на картинке окошках слева можно видеть координаты Прибора на плане.



В окошках Реальные размеры прибора можно изменить размеры Прибора отдельно по осям.

Для этого во время редактирования введите новые значения в окошки X, Y, H. Если чекбокс со значком отмечен, то изменение любого размера приводит к пропорциональному изменению других размеров, при этом пропорции модели не нарушаются.



Высота Прибора над землёй отображается и может быть изменена в окошке .

Высота Прибора отсчитываются относительно базовой высоты слоя которому прибор принадлежат.



Кнопка позволяет заменить марку прибора на плане на любую другую из Базы оборудования или Спецификации. В результате клика по кнопке откроются Таблицы оборудования.

Для выбора оборудования отсутствующего в проекте перейдите на вкладку База оборудования. Для выбора оборудования, уже имеющегося в проекте перейдите на вкладку Спецификация.

Выберите марку оборудования для замены и кликните кнопку Выбрать на панели инструментов Таблиц оборудования.

Перед заменой появится диалог в котором можно выбрать какие параметры размещённого оборудования следует заменить, а какие оставить без изменений.



Кнопки управляют видом обозначения прибора на плане.

редактировать обозначение. При переименовании будет предложено сохранить нумерацию.

показать/скрыть буквенно-цифровое обозначение.

показать/скрыть линию выноску обозначения.

показать/скрыть название марки оборудования в обозначении.

показать/скрыть высоту установки оборудования в обозначении.



Кнопка позволяет переместить обозначение относительно прибора на плане. Для перемещения обозначения кликните эту кнопку и установите кликом новое место для обозначения прибора.



См. также Масштабируемый



Кнопки установки цвета на плане, в 3D и при печати работают обычным образом.



Кнопки позволяют назначить прибору фотографию и значок.





Кнопка позволяет изменить размер значка прибора. Во всплывающем комбобоксе можно назначить точный размер в пикселях или выбрать:



Смещение обозначения относительно оборудования и значки приборов могут быть масштабируемыми (имеющими реальные размеры на плане при любом масштабе) и немасштабируемыми (имеющими постоянные размеры на экране при любом масштабе). Масштабируемое и немасштабируемое смещения независимы и запоминаются отдельно.

Делать значки и смещения обозначения оборудования масштабируемыми или немасштабируемыми вместе с выносками инструмента Боксы контроля кабелей можно с помощью чекбокса Масштабируемый в Окне настроек.



См. также: Значки приборов>Масштабируемый, Шрифты>Масштабируемый, Значок камеры>Масштабируемый, Значок Светильника>Масштабируемый



При первичном размещении размеры прибора, высота над землёй, обозначение, марка прибора, цвет, фото и значок прибора берутся из Базы оборудования или Спецификации.



Чекбокс Прозрачность управляет прозрачностью Фотографий и Значков. На Фотографии и значке Прибора становятся полностью прозрачными пиксели, цвет которых совпадает с цветом левого нижнего пикселя. Остальные пиксели остаются непрозрачными. Если же загружен файл *.png c прозрачностью (формат *.png поддерживает прозрачность), то прозрачными будут пиксели, являющиеся прозрачными в файле.
