Анализатор кадров

Гистограмма

Previous pageReturn to chapter overviewNext page

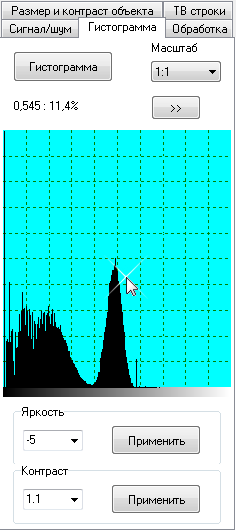

На вкладке представлена Гистограмма яркости изображения. По оси X находятся уровни яркости от 0 до 1. По оси Y показано относительное количество пикселей с каждым уровнем яркости. Максимальное количество пикселей одного уровня яркости принято за 100%.



При перемещении курсора над гистограммой, отображается через двоеточие:



УРОВЕНЬ ЯРКОСТИ : ОТНОСИТЕЛЬНОЕ КОЛИЧЕСТВО ПИКСЕЛЕЙ С ЭТИМ УРОВНЕМ ЯРКОСТИ.



При перемещении курсора над изображением, в том же месте отображается уровень яркости в точке нахождения курсора.



В окошке Масштаб можно увеличить масштаб гистограммы по оси Y. При увеличении масштаба становятся видны уровни яркости, которые имеет малое число пикселей.



С помощью кнопки Показать/скрыть гистограмму в окне можно выводить гистограмму в увеличенном масштабе вместо самого изображения.



Ниже представлены окошки, с помощью которых можно изменить Яркость и Контраст исходного изображения. После выбора коэффициента изменения кликните по кнопке Применить.



Можно применять один и тот же  фильтр многократно.
