Примеры работы с CCTVCAD Lab Toolkit > Пример 4 Измерение максимальной освещённости для видеокамеры

Задача

Имеется видеокамера. Необходимо измерить максимальную освещённость сцены, при которой данная видеокамера создаёт изображение без ограничения яркости.

Оборудование:

•	Люксомер (измеритель освещённости). Подойдёт практически любой с максимальной измеряемой освещённостью 150000лк и более.

•	Монитор любой.

•	Прожектор с галогенной лампой накаливания 220В 1000Вт и более.

Одним таким прожектором можно создать освещённость до 150000лк, что превышает освещённость в яркий солнечный день на средних широтах (100000-120000лк).

Работайте с прожектором осторожно. Существует опасность перегрева и воспламенения пожароопасных предметов вблизи прожектора.

•	Объектив F1.2, параметрам которого можно доверять, фокусное расстояние 4-8mm.

Если видеокамера допускает установку лишь мини-объективов (М12), необходим мини-объектив с известной диафрагмой (F2.0).

•	Кусочек мятой белой бумаги.

•	Штатив. Рекомендуется для удобства и точности.

Порядок работы

1. Отключите на камере все дополнительные обработки изображения. Должны быть включены лишь электронный затвор и АРУ.

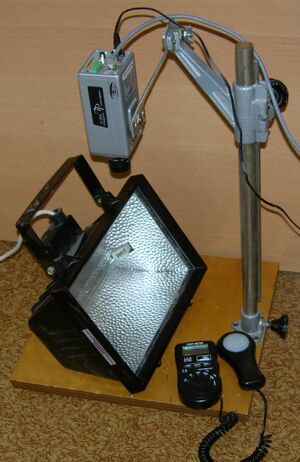

2. Установите на камеру объектив F1.2, установите камеру на штатив, направьте на датчик люксомера, подключите к монитору.

Если видеокамера допускает установку лишь мини-объективов (М12), установите мини-объектив с известной диафрагмой (F2.0).

3. Уменьшите контраст на мониторе примерно до 50-75% от максимального.

4. Рядом с окном датчика, непосредственно на датчике, закрепите небольшой кусочек мятой белой бумаги.

5. Включите прожектор.

6. Изменяя расстояние от прожектора до датчика люксомера, получите на экране изображение с началом заплывания в белое изгибов мятого листка бумаги.

Напряжение питания прожектора менять нельзя. Оно должно быть равно номинальному напряжению питания лампы. Освещённость изменяйте только изменением расстояния между прожектором и датчиком.

7. Запишите максимальную освещённость по показаниям люксомера.

Максимальная освещённость для чёрно-белых камер с ПЗС матрицей 1/3", диапазоном выдержки электронного затвора до 1/100000c и объективом с диафрагмой F1.2 составляет около 20000..30000лк. что позволяет применять такие камеры в наружных установках только с объективом с автодиафрагмой или апертурой F2.5 и более.

Максимальная освещённость для качественных цветных камер и камер день/ночь превышает 100000лк. Для мини-камер с форматом видеосенсора 1/4" максимальная освещённость может быть значительно ниже.

Так как в спецификациях камер отсутствует параметр Максимальная освещённость, в VideoCAD максимальная освещённость отдельно не задаётся, а вычисляется внутри программы. Для точного моделирования максимальной освещённости сначала задайте все остальные параметры камеры, а затем подберите Максимальное отношение сигнал/шум для получения начала заплывания в белое при измеренной максимальной освещённости.
