Модули CCTVCAD Lab Toolkit > Анализатор кадров > Размер и контраст объектов

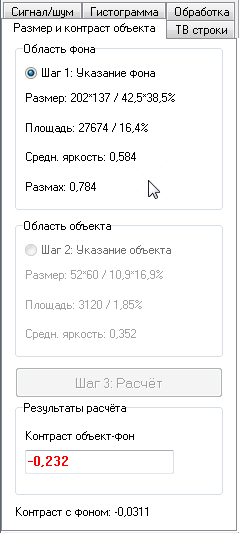

С помощью этой вкладки можно измерить размер произвольного объекта на изображении и его контраст относительно фона.

Порядок измерения:

1. Указание фона.

Поместите курсор на изображение, нажмите левую кнопку мыши и перемещайте курсор. Захватите область фона прямоугольником и отпустите кнопку мыши.

На панели Область фона отображаются:

•	Размер - размеры фона в пикселях и процентах от размера изображения.

•	Площадь - площадь фона в пикселях и процентах от площади изображения.

•	Средн. яркость - средняя яркость фона.

•	Размах - размах яркости фона.

2. Указание объекта.

Кликните по переключателю Шаг 2. Указание объекта.

Поместите курсор на изображение, нажмите левую кнопку мыши и перемещайте курсор. Захватите объект и отпустите кнопку мыши.

На панели Область объекта отображаются:

•	Размер - размеры объекта в пикселях и процентах от размера изображения.

•	Площадь - площадь объекта в пикселях и процентах от площади изображения.

•	Средн. яркость - средняя яркость объекта.

3. Расчёт.

Кликните по кнопке Шаг 3. Расчёт.

В окошке Контраст объект-фон появится контраст между объектом и фоном, вычисленный по формуле:

Контраст =Средняя яркость объекта - Средняя яркость фона.

Во время перемещения курсора над изображением внизу вкладки отображается:

•	до указания фона - яркость пикселя под курсором;

•	после указания фона - контраст пикселя под курсором относительно фона.
