Примеры работы с CCTVCAD Lab Toolkit > Пример 6 Измерение разрешения видеокамеры или объектива

Задача

Имеется изображение испытательной таблицы EIA1956 снятое испытуемым оборудованием (камера+объектив+регистратор). Необходимо определить разрешение оборудования в ТВ линиях при ослаблении контраста до 10%.

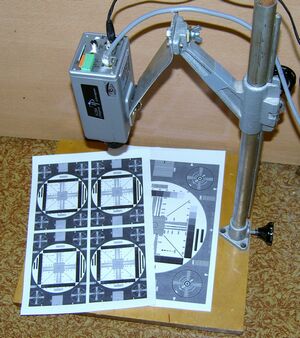

Для измерения разрешения мегапиксельных камер (более 800 ТВ линий) можно также использовать испытательную таблицу EIA1956, но она должна занимать не кадр целиком, а часть кадра. Например, если таблица будет занимать по площади четверть кадра (половину вертикального и половину горизонтального размера), диапазон измеряемых значений разрешения удваивается и будет составлять 400-1600 ТВ линий.

Делая измерения с одной и той же камерой, но с разными объективами, можно сравнивать разрешения объективов. Разрешения объективов актуальны для мегапиксельных камер.

Можно измерять как разрешение при заданном падении контраста, так и падение контраста при заданном разрешении.

Решение

1. Открыть Анализатор кадров.

2. Кликнуть Загрузить в левом верхнем углу Анализатора кадров и выбрать файл изображения.

3. Для удобства рекомендуется увеличить размер изображения в 2 раза. Для этого открыть вкладку Обработка, ввести вдвое больший размер на панели Размер изображения и кликнуть Применить.

4. Открыть вкладку ТВ строки.

5. Кликнуть по области вертикального клина таблицы с линиями соответствующими минимальному разрешению (100-200ТВ линий). Запомнить размах сигнала в области минимального разрешения.

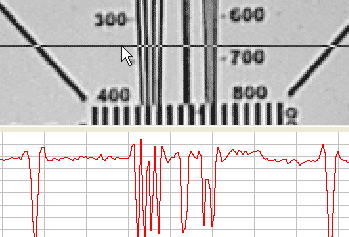

Размах сигнала виден на осциллограмме под изображением.

6. Перемещать курсор при нажатой кнопке мыши в сторону сужения клина до момента, когда размах сигнала от клина составит 10% от размаха сигнала при минимальном разрешении.

7. Определить разрешение по месту анализируемой строки на таблице.

В случае если разрешение близко к максимально возможному при заданном размере изображения и работает корректор чёткости камеры, определить точку падения контраста до 10% может быть непростой задачей. Мешают биения пикселей изображения, строк таблицы и дискретизации ввода изображения. Эта проблема относится в равной мере ко всем способам измерения разрешения.

С помощью CCTVCAD Lab Toolkit можно измерять разрешение по отдельным цветам.
